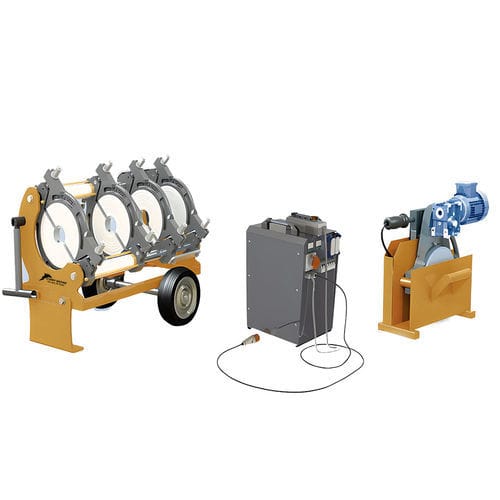

Corpo da máquina de soldar topo a topo SM250
O corpo principal suporta os tubos de plástico a soldar com duas pinças móveis e duas fixas, assegurando a sua fixação e centragem.
A força de pressão hidráulica é aplicada ao sistema. Através de dois pistões no eixo de suporte, esta força impulsiona as pinças móveis para a frente e para trás, proporcionando o movimento necessário para a realização do processo de soldadura.
Aquecedor da máquina de soldadura topo a topo SM250
É o elemento da máquina de soldar topo a topo que prepara as superfícies de topo dos tubos, que são levadas à rugosidade desejada com o processo de corte, para o processo de junção, aquecendo-as com a placa de aquecimento.
O ajuste da temperatura do aquecedor é efectuado pelo termóstato digital de ajuste da temperatura na placa do aquecedor.
Máquina de solda a topo SM250 Unidade de controlo hidráulico e elétrico
Unidade de controlo elétrico e hidráulico; A eletricidade necessária para o funcionamento da máquina é fornecida ao aquecedor e ao aparador e a pressão hidráulica à máquina principal; A unidade de controlo é operada por controlo manual.
Existem quatro botões e um interrutor no comando manual. Os botões movem as pinças móveis para a frente e para trás e o interrutor acciona a guilhotina.
Caixa de proteção da máquina de soldar topo a topo SM250
A caixa de invólucro e suporte evita que o aquecedor perca calor e o aparador protege o aquecedor contra influências externas (impacto, água, etc.) apoiando-o.
---
