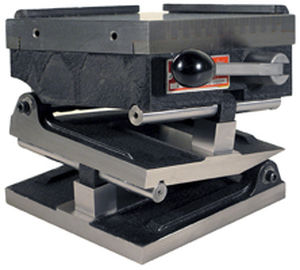

Placa magnética com passo polar standard MS series

mesa de senoquadradapara peças grandes

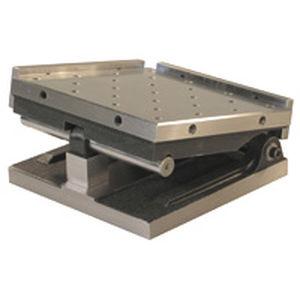

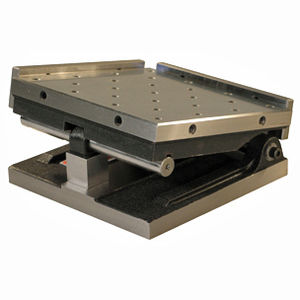

As placas senoidais magnéticas MAGNA-SINE™ estão equipadas com mandris magnéticos cerâmicos extremamente potentes. Com ímãs estacionários na placa superior e um núcleo de ímã móvel, esses mandris fornecem uma potência de retenção média de até 100 libras por polegada quadrada. Isto é quase o dobro do poder de fixação de um mandril padrão! Os mandris proporcionam uma fixação máxima de peças pequenas e grandes devido a uma combinação de espaçamento fino / padrão entre pólos. Tudo menos o mandril é feito de aço, temperado a Rc 58-60. O bloco giratório fornece contato frontal total com os blocos de medição, mantendo-os firmemente no lugar. O bloco de medição e os rolos de dobradiça são retificados e lapidados para retidão e redondeza. Um exclusivo dispositivo de travamento dentro do rolo da dobradiça proporciona uma trava positiva com uma ação de expansão. Ambos os parafusos travam na direção da parte frontal da unidade, puxando a placa superior para baixo nos blocos de calibragem sem distorção. A precisão angular é garantida dentro de 5 segundos de arco até 15°, 10 segundos até 30° e 15 segundos até 45°. Os trilhos laterais e traseiros estão incluídos. Disponível com dobradiças como STANDARD (como mostrado) ou OPPOSITE-HAND. Certificação Long Form Um formulário mostrando os tamanhos e/ou tolerâncias anunciados. As medições reais dessas dimensões e/ou tolerâncias. Uma declaração de que os padrões usados para medir a ferramenta são rastreáveis até o Instituto Nacional de Padrões e Tecnologia. Certificação de Formulário Curto Um formulário certificando que o produto especificado atendeu às especificações do fabricante antes de sair de nossa fábrica.
