Adaptador para câmera mecânica TS-MS-01 series

USBmodular

Visão geral do produto
Este adaptador permite fixar câmeras CCD e câmeras digitais a vários tipos de microscópios. Projetado com tecnologia óptica japonesa confiável, o TS-MS-01 corrige aberrações e proporciona imagens nítidas até nas bordas.

Principais características

• Projeto óptico de alto desempenho: corrige aberração cromática, curvatura de campo e distorção (construção da lente: 5 grupos, 8 elementos).
• Permite capturar imagens nítidas e sem distorção em todo o campo.
• Escala micrométrica instalável (Ø19 mm, espessura 1 mm) (escala não incluída).
• Ampla compatibilidade com microscópios: tubo binocular Ø23,2 mm (biológico/metalúrgico), barril binocular para microscópios estereoscópicos Ø30 mm e barril C-mount.
• Compatível com câmeras C-mount para captura ao vivo; captura por câmera USB possível com equipamento apropriado.
• Ajuste fino do tamanho da imagem para acomodar diferentes modelos de câmera e alterar ligeiramente a ampliação.

Dados do produto
P/N | Descrição | Itens inclusos | Peso (g) | Preço (JPY, s/ imposto)

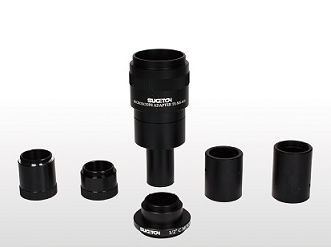

TS-MS-01 | Conjunto básico adaptador para microscópio | Adaptador para microscópio; Adaptador para câmera CCD 1/2"; Adaptador de conversão para barril C-mount; Adaptador de conversão para barril de lente Ø30 mm; Chave Allen (1,27); Chave de fenda (2,4); Estojo de armazenamento; Manual de instruções | 542.8 | 58.500
TS-MS-01A | Adaptador para câmera réflex digital (requer TS-MS-01) | Vendido como acessório para TS-MS-01 | 77.2 | 20.000
TS-MS-01B | Adaptador zoom varifocal para câmera C-mount (requer TS-MS-01) | Requer TS-MS-01 | - | Em breve
TS-MS-01-SET1 | Conjunto TS-MS-01 + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78.500

Especificação do adaptador de microscópio
Construção da lente | Ampliação óptica | F.L. | NA | Planicidade | País de origem
5G8E | 1,9X | 92,53 mm | 0,025 mm | Planicidade: Mais de 90%* | Japão
*Significa que é possível focar mais de 90% da imagem.

Notas de uso / Informações adicionais
Exemplos mostrados: montagem com câmera réflex e desenho de instalação para câmera CCD. Imagens do produto mostram configurações com câmera montada e imagens de amostra. Acessórios dedicados e adaptadores de montagem de câmera (variantes T-mount para diferentes encaixes) estão disponíveis para conectar vários sistemas de câmera; esses adaptadores destinam-se ao uso com o sistema TS-MS-01 e não funcionam isoladamente.

Características técnicas

• Modelo / Série: série TS-MS-01 (TS-MS-01, TS-MS-01A, TS-MS-01B, TS-MS-01-SET1)
• Construção da lente: 5 grupos, 8 elementos (5G8E)
• Ampliação óptica: 1,9X
• Distância focal (F.L.): 92,53 mm
• NA / especificação de abertura: 0,025 mm
• Planicidade: Mais de 90%
• País de origem: Japão
• Itens inclusos (TS-MS-01): Adaptador para câmera CCD 1/2"; adaptadores de conversão para C-mount e barril Ø30 mm; chave Allen (1,27); chave de fenda (2,4); estojo de armazenamento; manual de instruções
• Peso (TS-MS-01): 542,8 g
• Preço (TS-MS-01, sem imposto): 58.500 JPY
