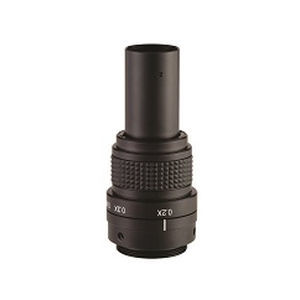

Objetiva de câmera macro TS-93001VS

com zoomminiaturacom design compacto

Visão geral do produto

• Taxa de zoom 3x; Ampliação óptica 0,133× a 0,4×
• Distância de trabalho (WD): 200 mm (da borda da lente até o objeto: 195,2 mm ±5%)
• Montagem: C-Mount
• Formatos de sensor suportados: 1/2" , 1/3" , 1/4"
• Compacto: comprimento 67,5 mm; tamanho reduzido, leve, alta versatilidade
• Conversor frontal (opcional) disponível para aumentar a ampliação (WD torna-se mais curto)
• Periféricos compatíveis: câmeras, iluminações, lentes auxiliares, suportes

Especificação da lente
P/N: TS-93001VS
Faixa de ampliação: 0.133x - 0.4x
Taxa de zoom: 3.0x
WD: 200mm (da borda da lente ao objeto: 195.2mm +/-5%)
Montagem: C-Mount
Formatos de sensor suportados: 1/2", 1/3", 1/4"
Ampliação óptica: 0.133x (mín) - 0.4x (máx)
Profundidade de campo (mm): 16.9 (em 0.133x) / 1.9 (em 0.4x)
Resolução no lado do objeto (TVL/mm): 8 TVL (em 0.133x) / 28 TVL (em 0.4x)
Peso: 55 g (aprox.)
Dimensão externa: Dia.32 x 67.5 +/-0.5 mm
Preço: Yen 80,000 (s/ imposto) / Yen 88,000 (c/ imposto)

Ampliação (exemplos para uso em monitor/visor)
Nota de cálculo: Ampliação no monitor = tamanho do monitor (inch) × 25.4

Ampliação óptica 0.133× — 1/2" CCD/CMOS: Ampliação no monitor 10.1×; Campo de visão 36.09 mm × 48.12 mm
Ampliação óptica 0.133× — 1/3" CCD/CMOS: Ampliação no monitor 13.5×; Campo de visão 27.07 mm × 36.09 mm
Ampliação óptica 0.133× — 1/4" CCD/CMOS: Ampliação no monitor 18.00×; Campo de visão 20.30 mm × 27.07 mm

Ampliação óptica 0.2× — 1/2" CCD/CMOS: Ampliação no monitor 15.2×; Campo de visão 24.00 mm × 32.00 mm
Ampliação óptica 0.2× — 1/3" CCD/CMOS: Ampliação no monitor 20.3×; Campo de visão 18.00 mm × 24.00 mm
Ampliação óptica 0.2× — 1/4" CCD/CMOS: Ampliação no monitor 16.93×; Campo de visão 13.67 mm × 18.22 mm

Ampliação óptica 0.3× — 1/2" CCD/CMOS: Ampliação no monitor 22.9×; Campo de visão 16.00 mm × 21.33 mm
Ampliação óptica 0.3× — 1/3" CCD/CMOS: Ampliação no monitor 30.5×; Campo de visão 12.00 mm × 16.00 mm
Ampliação óptica 0.3× — 1/4" CCD/CMOS: Ampliação no monitor 25.4×; Campo de visão 9.11 mm × 12.15 mm

Ampliação óptica 0.4× — 1/2" CCD/CMOS: Ampliação no monitor 30.5×; Campo de visão 12.00 mm × 16.00 mm
Ampliação óptica 0.4× — 1/3" CCD/CMOS: Ampliação no monitor 40.6×; Campo de visão 9.00 mm × 12.00 mm
Ampliação óptica 0.4× — 1/4" CCD/CMOS: Ampliação no monitor 33.87×; Campo de visão 6.83 mm × 9.11 mm

Conversor frontal (opcional)
P/N: TS-FC1-2X — Ampliação 2x; WD 95 mm; Taxa de zoom 0.26 a 0.8x; Tamanho Dia.19 x 7.5 mm; Montagem M25.4 P1/32 inch; Preço: Yen 10,000 (s/ imposto) / Yen 11,000 (c/ imposto)
P/N: TS-FC1-3X — Ampliação 3x; WD 55 mm; Taxa de zoom 0.40 a 1.2x; Tamanho Dia.19 x 15.0 mm; Montagem M25.4 P1/32 inch; Preço: Yen 10,000 (s/ imposto) / Yen 11,000 (c/ imposto)
P/N: TS-FC1-4X — Ampliação 4x; WD 35 mm; Taxa de zoom 0.64 a 1.61x; Tamanho Dia.19 x 15.0 mm; Montagem M25.4 P1/32 inch; Preço: Yen 10,000 (s/ imposto) / Yen 11,000 (c/ imposto)
P/N: TS-FC1-6X — Ampliação 6x; WD 23 mm; Taxa de zoom 0.81 a 2.43x; Tamanho Dia.19 x 15.0 mm; Montagem M25.4 P1/32 inch; Preço: Yen 12,000 (s/ imposto) / Yen 13,200 (c/ imposto)

Extensores (opcional)
P/N TS-EX-15: Extender 1.5x — Preço: Yen 11,000 (s/ imposto) / Yen 12,100 (c/ imposto)
P/N TS-EX-20: Extender 2.0x — Preço: Yen 12,000 (s/ imposto) / Yen 13,200 (c/ imposto)
P/N TS-EX-30: Extender 3.0x — Preço: Yen 20,000 (s/ imposto) / Yen 22,000 (c/ imposto) [nota: aviso de revisão de preço na página]
P/N TS-EX-50: Extender 5.0x — Preço: Yen 27,000 (s/ imposto) / Yen 29,700 (c/ imposto)

Filtro de proteção (opcional)
Produto n.º: TS-PF-01 — Filtro de proteção M18 P0.5 — Revestimento AR multicamadas em ambas as superfícies — Montagem M18 P0.5 — Preço: Yen 9,800 (s/ imposto) / Yen 10,780 (c/ imposto)

Barrel de iluminação in-line (opcional)
Produto n.º: TS-93001-CII — Barrel de iluminação in-line para TS-93001VS — Reflete a iluminação (fibra, LED, tungsténio, etc.) via semi-espelho e irradia através da lente do objeto; pode ser usado como barrel de iluminação in-line simplificado para TS-93001VS

Notas
As ampliações acima usam um monitor de 24 polegadas como referência. A ampliação aumenta com monitores maiores. Sensor de imagem menor gera ampliação maior.
