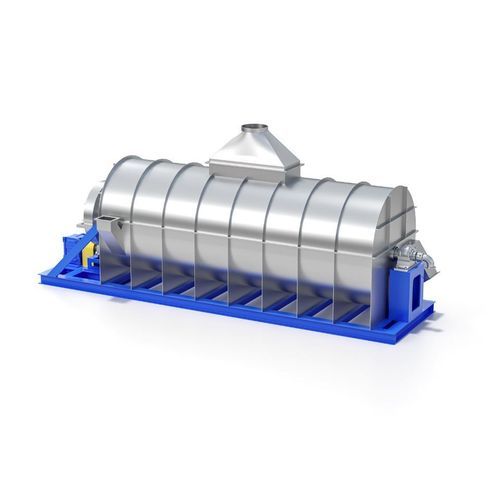

Secador de convecção TDB series

contínuocompactomodular

Visão geral do produto: O secador de feixe de tubos é um secador aquecido a vapor indireto e é bem conhecido por seu tratamento eficiente e suave de produtos. PRINCÍPIO DE FUNCIONAMENTO O feixe de tubos aquecido a vapor gira lentamente em uma carcaça fixa e transporta o produto a ser seco axialmente através do secador. As pás transportam o produto ao longo da circunferência da carcaça, onde ele cai através do feixe de tubos aquecido a cada rotação. A secagem econômica e suave é alcançada por contato com os tubos e convecção. A fonte de calor é tipicamente vapor saturado entre 4 e 10 barg, soluções com pressão de vapor mais baixa estão disponíveis. CARACTERÍSTICAS PRINCIPAIS DO DESIGN - Autolimpeza eficaz para minimizar zonas mortas, acúmulo de produto e degradação do produto - Excelente amassamento e mistura para melhor homogeneização - Transferência de calor eficaz - Alta eficiência de renovação de superfície - Grande volume de vapor livre - Controle preciso e uniforme de temperatura devido a grandes áreas de transferência de calor - Processamento contínuo ou em lote - Intensificação do processo - Processamento de produtos pegajosos e altamente viscosos - O tempo de residência é independente da velocidade do agitador, ampla e flexível gama de tempos de residência médios - Escalonamento de processo confiável de unidades piloto para industriais - Grandes capacidades de produção, economia de escala - Máximo rendimento do processo por unidade de volume - Design confiável e robusto - Retorno rápido do investimento BENEFÍCIOS - Secagem apenas com vapor indireto e varredura de ar ambiente, significa nenhuma poluição para o seu produto. - Baixos custos de instalação através de design modular e pré-fabricação. - Secagem suave através de baixas temperaturas. - Baixo consumo de energia na faixa de 1,25 a 1,3 lbs de vapor/lbs de evaporação de água. - Vedação e isolamento ótimos garantem altas temperaturas de bulbo úmido e otimizam a recuperação de energia até 67% em processos posteriores (por exemplo, evaporador). - Processo seguro: conteúdo de oxigênio minimizado garante o menor risco de explosão e incêndio. Design ATEX se necessário. - Limpo e ecologicamente correto: Coletor de pó integrado para minimizar as emissões de pó para a atmosfera – sistemas de circuito fechado também estão disponíveis. - Sistema fechado hermético a gás, bem como design para secagem abaixo da pressão atmosférica são possíveis. APLICAÇÕES - Indústria de amido e grãos - Álcool / Etanol e Cervejaria - Energia e Meio Ambiente MODELOS E ESPECIFICAÇÕES TÉCNICAS Modelo | Capacidade de evaporação (kg/h) | Diâmetro do feixe de tubos (mm) | Comprimento do feixe de tubos (mm) | Número de tubos | Potência instalada (kW) SK-TBD-1.0 | 500 | 1000 | 4000 | 60 | 7.5 SK-TBD-1.5 | 800 | 1500 | 4000 | 90 | 11 SK-TBD-2.0 | 1200 | 2000 | 4000 | 120 | 15 SK-TBD-2.5 | 1600 | 2500 | 4000 | 150 | 18.5 SK-TBD-3.0 | 2000 | 3000 | 4000 | 180 | 22 Características principais / Especificações técnicas: - Secador aquecido a vapor indireto - Feixe de tubos rotativo em carcaça fixa - Transporte axial de produto baseado em pás - Pressão de vapor: 4–10 barg (mais baixa disponível) - Capacidade de evaporação: 500–2000 kg/h (ver tabela) - Diâmetro do feixe de tubos: 1000–3000 mm - Comprimento do feixe de tubos: 4000 mm - Número de tubos: 60–180 - Potência instalada: 7.5–22 kW - Aplicações: Amido, grãos, álcool, cervejaria, energia, meio ambiente
