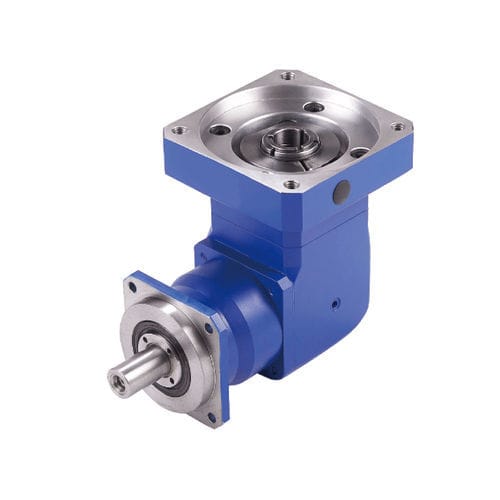

Redutor de engrenagens cônicas helicoidais AGR series
de eixos ortogonaisde eixo maciço200–500 Nm

redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
redutor de engrenagens cônicas helicoidais
Guardar nos favoritos
Comparar


Características

Tipo
de engrenagens cônicas helicoidais
Orientação dos eixos
de eixos ortogonais
Tipo de eixo-árvore
de eixo maciço
Torque
200–500 Nm, 2–50 Nm, 100–200 Nm, 50–100 Nm, 500–1000 Nm, 1–5 Nm, 1–2 kNm, 2–5 kNm, 5–10 Nm, 10–20 Nm
Número de estágios
de simples estágio, de dois estágios
Performance
de precisão, de alto desempenho, silencioso, com folga reduzida, de alto rendimento, sem manutenção, de alta velocidade, de alta capacidade
Aplicações
para servomotor, para robô, para automatismo, para máquinas
Outras características
compacto, industrial, modular, em alumínio, de alta qualidade
Velocidade de rotação

MÍN: 2.500 rpm
(15.707,96 rad.min-1)

MÁX: 6.000 rpm
(37.699,11 rad.min-1)

Folga

MÍN: 0,03 °

MÁX: 0,13 °

Descrição

Série AGR Engrenagem cónica em espiral desenhada e engrenagem de polimento processada: as superfícies das engrenagens são lisas e precisas. A entrada de alta velocidade está disponível. A caixa do ângulo direito é projetada e feita de liga de alumínio de alta resistência para a redução do peso. 1. Baixa folga Processo de precisão e rigoroso controle de qualidade: Micro backlash uma etapa ≦2 arcmin , duas etapas ≦4 arcmin Redução da folga um stage≦4 arcmin , dois estágios ≦ 6 arcmin. Folga de retrocesso padrão um stage≦6 arcmin , dois estágios ≦ 8 arcmin. 2. Alta Eficiência Fase um: ≤ 97% Fase dois: ≤ 94%

---

Catálogos

AGR series
AGR series
7 Páginas
