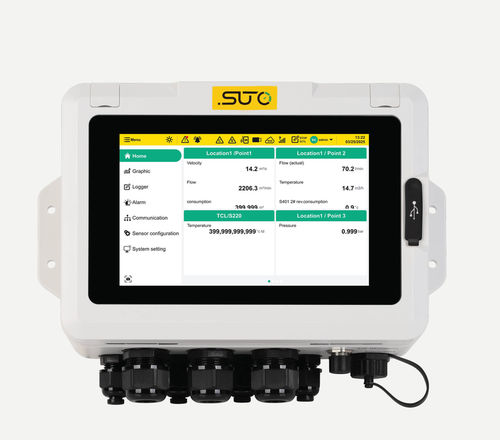

Registrador de dados USB S332

ethernetem linhaRS-485

Visão geral O S332 Display and Data Logger centraliza a aquisição, visualização, armazenamento e análise de dados numa única plataforma. Concebido para sistemas de ar comprimido e gases industriais, o S332 proporciona visibilidade em tempo real de toda a rede, desde a geração até ao ponto de utilização. Ligue até 150 canais e monitorize toda a sua rede de ar comprimido a partir de um único ecrã tátil a cores de 7 polegadas. Um único dispositivo, visibilidade completa Ligue até 150 canais e monitorize toda a sua rede de ar comprimido a partir de um único ecrã tátil a cores de 7 polegadas. O S332 suporta sensores SUTO iTEC e de terceiros através de entradas Modbus/RTU, Modbus/TCP, analógicas e digitais, permitindo a integração de pontos de medição existentes sem hardware adicional. Registo e análise de dados avançados O registador de dados integrado de 10 GB grava até 4,5 mil milhões de pontos de dados para análise de tendências a longo prazo. Os ficheiros registados podem ser exportados para a elaboração de relatórios, gestão de energia e documentação de conformidade. Os gráficos de canais personalizáveis e as tendências em tempo real facilitam a interpretação rápida e a tomada de medidas. Conformidade Integrada As funcionalidades de gestão de utilizadores, registo de auditoria e assinatura eletrónica cumprem os requisitos da norma FDA 21 CFR Parte 11. O acesso baseado em funções, com contas de Administrador, Operador, Auditor e Gestor, mantém o funcionamento do sistema seguro e totalmente rastreável, tornando o S332 adequado para as indústrias farmacêuticas e regulamentadas. Acesso a partir de qualquer lugar O servidor web integrado permite a visualização e operação remotas através de uma rede local. Com uma ligação 4G/LTE opcional e a plataforma S4C Web, o dispositivo pode ser monitorizado, configurado, exportado e os dados podem ser carregados para uma nuvem SaaS a partir de locais remotos. Gestão fiável de alarmes Os limiares de alarme configuráveis específicos por canal, com registo de alarmes em tempo real e histórico, ajudam a detetar problemas atempadamente e a reduzir o risco. Os relés integrados (expansíveis até dez) acionam ações imediatas quando os limites são excedidos. Robusto e fácil de instalar A caixa com classificação IP65 protege o dispositivo em condições industriais. O S332 suporta montagem tanto na parede como em painel e está disponível nas versões CA e CC. Aplicações

• Operadores de sistemas de ar comprimido
• Projetos de gestão de energia
• Instalações de fabrico e produção
• Indústrias farmacêuticas e regulamentadas
• Monitorização de serviços públicos em toda a fábrica
• Aplicações de monitorização com sensores multiponto

S332 e S331 em resumo (comparação) Característica | S332 | S331 Tamanho do ecrã | 7 polegadas | 5 polegadas Tipo de ecrã | Ecrã tátil capacitivo | Ecrã tátil resistivo Resolução | 1280 x 800 | 800 x 480 Armazenamento | 10 GB | 3 GB Entrada Modbus | Até 150 canais | 58 canais Sensores analógicos | Até 8 | Até 2 Sensores digitais | Até 8 | Até 2 Saídas de relé | Até 10 | 2 Alimentação para sensores | 50 W (CA), até 168 W (CC) | 10 W (Compact), 50 W (Flex) Configuração | Ecrã local S332 e S4C Web | Ecrã S4C FDA 21 CFR Parte 11 | Sim (registo de auditoria, assinatura eletrónica, multiutilizador) | Não Acesso remoto via servidor Web | Suportado (visualização e operação remotas) | Não suportado Interface de sinal e alimentação (tabela técnica principal) INTERFACE DE SINAL E ALIMENTAÇÃO DO S332 Sinais de entrada: Entrada de sinal Modbus | Modbus/RTU Master; Modbus/TCP Master (até 150 canais de medição) Entrada analógica (opcional) | 0 ... 20 mA / 4 ... 20 mA, 0 ... 10 V / 0,5 ... 4,5 V; até 2 módulos de entrada analógica, cada módulo com 4 canais de entrada analógica Entrada digital (opcional) | Até 2 módulos de entrada digital, cada módulo com 4 canais de entrada digital Sinais de saída: Saída de alarme | 2 relés integrados; até 2 módulos de relé (opcionais), cada módulo com 4 relés Saída de sinal Modbus | 1 x Modbus/RTU (escravo); 1 x Modbus/TCP Interface de dados / Ligação | Modbus/TCP mestre (Ethernet); Modbus/TCP escravo (Ethernet); Modbus/RTU mestre (RS-485); Modbus/RTU escravo (RS-485); porta USB-C Alimentação: Versão CA | 85 ... 305 VCA, 60 W, 50/60 Hz Versão CC | 18 ... 30 VCC, máx. 7 A Alimentação do sensor: Versão CA | 24 V, máx. 50 W Versão CC | 24 V, máx. 150 W Dados gerais (tabela técnica principal) DADOS GERAIS Ecrã | Ecrã gráfico integrado de 7" de alta resolução, resolução: 1280 x 800 píxeis, ecrã tátil Registador de dados / Armazenamento | Interno, 10 GB, ~530 dias (valor típico) (exemplo: 50 canais com amostragem de 1 s) Material / Caixa | PC + ABS Classe de proteção | IP65 Homologações | CE, FCC Instalação | Em painel, montável na parede Dimensões | Ver desenho dimensional (documentação do fabricante) Diâmetro da entrada de cabos | 3 conectores PG M20 (cada um para 2 cabos, Ø 5 ... 6 mm); 4 conectores M12 PG (cada um para 1 cabo, Ø 5 ... 6 mm) Peso | 1 ... 1,8 kg (dependendo das opções instaladas e da caixa) Condições de funcionamento: Temperatura de funcionamento | 0 ... +45 °C Humidade de funcionamento | <90 %, sem condensação Temperatura de transporte | -20 ... +60 °C Temperatura de armazenamento | -20 ... +70 °C Transferências (documentos disponíveis) A ficha de informações do produto e o manual estão disponíveis em formato PDF nas transferências do fabricante (informações específicas do modelo e manual de instalação). Características / especificações técnicas

• Modelo: S332
• Ecrã tátil a cores capacitivo de alta resolução de 7 polegadas (1280 x 800)
• Armazenamento interno: 10 GB (regista até ~4,5 mil milhões de pontos de dados)
• Liga até 150 canais de medição (Modbus/RTU, Modbus/TCP)
• Entradas analógicas: módulos opcionais, até 2 módulos × 4 canais cada (0/4–20 mA, 0–10 V / 0,5–4,5 V)
• Entradas digitais: módulos opcionais, até 2 módulos × 4 canais cada
• Saídas de alarme: 2 relés integrados; expansível até 10 relés através de módulos
• Suporte para Modbus/RTU e Modbus/TCP (Mestre/Escravo); porta USB-C
• Alimentação dos sensores: versão CA 24 V máx. 50 W; versão CC 24 V máx. 150 W
• Fonte de alimentação: CA 85–305 VCA (60 W) ou CC 18–30 VCC (máx. 7 A)
• Caixa com classificação IP65; montável em painel ou na parede
• Material da caixa: PC + ABS
• Homologações: CE, FCC
• Temperatura de funcionamento: 0 a +45 °C; armazenamento de -20 a +70 °C
• Compatibilidade com a norma FDA 21 CFR Parte 11: gestão de utilizadores, registo de auditoria, assinatura eletrónica
• Acesso remoto opcional através do servidor web integrado e 4G/LTE opcional; compatível com a plataforma S4C Web
• Peso típico: 1,0–1,8 kg, dependendo das opções
