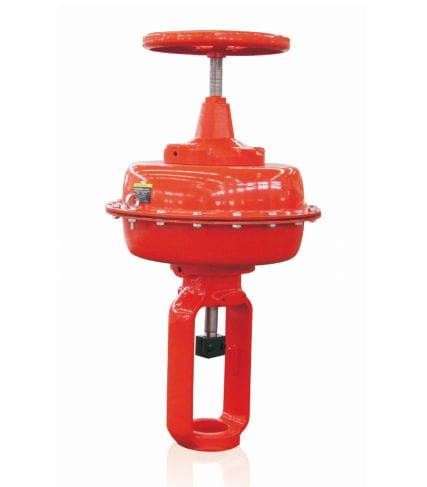

Atuador de válvula pneumático 957/967

linearde membranade simples ação

1. - Ação positiva - tipo ar-fecho 2. - Reação - ar-aberto Gama de molas: Ação positiva: 20~100Kpa, 40~200Kpa Reação: 80~200Kpa, 120~240Kpa Caraterísticas do produto 1. - Este sériés é um atuador pneumático linear de diafragma com estrutura multi-mola, peso leve, tamanho pequeno, grande força motriz de saída e elevado desempenho. O seu princípio de funcionamento é o seguinte: a pressão de ar convertida pelo sinal elétrico ou de gás do instrumento de regulação através do posicionador é introduzida na câmara do diafragma, actuando sobre o diafragma para gerar impulso, de modo a que o veio de saída se mova, e ao mesmo tempo comprime a mola até ficar equilibrada com a força de reação da mola, de modo a que o veio de saída atinja a posição predeterminada. O controlo da posição também pode ser conseguido actuando diretamente sobre a membrana com o sinal de gás. 2. - Esta série de actuadores divide-se em dois tipos: ação direta (957) e ação inversa (967). A conceção deste atuador pode permitir que a válvula de controlo seja comutada ou ajustada de forma fiável.
