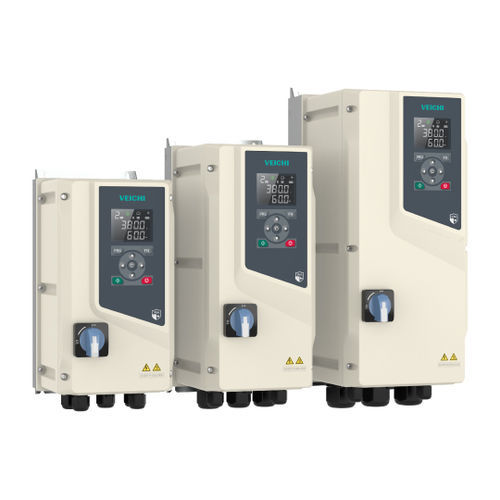

Inversor de frequência síncrono AC600F series

assíncronocom modulação de largura de pulsotrifásico

Visão geral
O AC600F da Veichi Electric é um inversor AC universal com controlo vetorial, concebido para operar em ambientes severos (poeira, alta humidade, chuvas intensas). Faixa de potência: 0,75–22 kW. Compacto, alta densidade de potência e pronto a operar após a cablagem.

Principais características

• Vedação industrial IP66 e caixa em PC resistente aos UV para exposição externa e atmosferas corrosivas.
• Rápida dissipação de calor e funcionamento silencioso através de ventoinha inteligente integrada e conduta de ar independente.
• Segurança em dupla camada: interruptor mecânico opcional e STO (Safe Torque Off) conforme SIL3.
• Forte supressão EMI: filtro C3 de série, C2 opcional para ambientes eletromagnéticos mais exigentes.
• Certificações globais (CE, UL, CB) e design de tensão ampla permitindo ±15% de flutuação.
• Ampla compatibilidade de motores: suporta síncronos, assíncronos, reluctância e outros tipos.
• Programação modular e teclado externo bilingue (chinês/inglês) para controlo flexível.

Vantagens

• Elevado binário de arranque e controlo suave em baixa rotação: modo de vetor em malha fechada entrega até 200% do binário nominal a 0 Hz; linearidade do binário <3%.
• Travagem por sobreexcitação para desacelerações rápidas sem resistências adicionais e supressão do aumento de tensão no barramento DC.
• Controlo de poupança energética com ajuste automático da corrente de excitação conforme a carga para maximizar a eficiência do motor.
• Controlo estável de enfraquecimento de fluxo em alta velocidade com saída precisa em altos fatores de enfraquecimento.

Estrutura de hardware

• Ventoinha de arrefecimento IP66 de ruído ultra-baixo para operação silenciosa.
• Envolvente em fibra de vidro + policarbonato de alta resistência para robustez, leveza e resistência à corrosão.
• Arrefecimento por circulação interna com controlo inteligente de temperatura e design modular para troca de calor eficiente.
• Filtragem de ruído por choke de modo comum + condensador de filme usando cancelamento de fase e diferenciação de modo comum para supressão EMI eficaz preservando sinais úteis.
• Proteções abrangentes da entrada à saída; soluções de arrefecimento de nível automóvel para melhorar a dissipação.

Configuração de software

• Controlo multi-motor: suporta motores assíncronos trifásicos, motores de frequência variável, servomotores AC, motores síncronos PM, motores de reluctância síncrona e motores síncronos de alta velocidade.
• Função black box: registo automático de falhas e rastreio de dados para diagnóstico e análise.
• Ferramentas PC: configuração de parâmetros, visualização em osciloscópio, gestão multi-dispositivo e afinação de binário para comissionamento e monitorização.
• Configuração de ligação robusta: operações aritméticas/lógicas multi-dispositivo, definições de canal secundário, até 10 blocos de função com 3 sinais de entrada cada.
• Comutação de parâmetros multi-motor: armazena 4 conjuntos de parâmetros para troca rápida entre motores sem alterações de hardware.
• Macros de aplicação incorporadas: controlo de tensão, equilíbrio de potência, posicionamento dual-PG, PID duplo independente, modo de combate a incêndios, etc.
• Auto-ajuste de motor: correcção de parâmetros online para adaptação precisa a várias especificações de motor.

Configuração de expansão

• Elevada expansibilidade com múltiplas interfaces de expansão; suporta até três placas de expansão simultaneamente.
• Suporte a barramentos de campo e principais protocolos disponíveis (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Aplicações

• Processamento de alimentos: ventiladores, centrífugas, separadores, misturadores, moinhos — controlo de processo preciso, poupança de energia, STO (SIL3) e teclado bilingue para operação simplificada.
• Militar / Marinha / Submarinos: transportadores e sistemas críticos — concebido para névoa salina, condensação, vibração e imersão temporária; opção de filtro C2 e alimentação externa +24V para comunicações durante falha de alimentação principal.
• Bombas urbanas / Ventiladores exteriores / Ferrovia: compressores, bombas, HVAC exterior — eficiência energética, rampas ACC/DEC ajustáveis e operação fiável de longa duração.
• Metalurgia, mineração, indústria pesada: ventiladores e bombas — construção estanque à poeira e resistente à corrosão para evitar avarias por contaminação; IP66 até 22 kW (IP55 até 90 kW disponível).

Especificações técnicas

• Tipo de motor: motor assíncrono 3 fases, motor síncrono de íman permanente, motor de reluctância síncrona.
• Modos de controlo: V/F, SVC, FVC e controlo VF dividido.
• Modulação: PWM.
• Faixa de controlo de velocidade: SVC: carga nominal 1:200
  FVC: carga nominal 1:1000.
• Estabilidade de velocidade: SVC: ±0,5% (3PH AM), ±0,1% (PMSM)
  FVC: ±0,02%.
• Binário de arranque: SVC: 150% do binário nominal a 0,25 Hz
  FVC: 200% do binário nominal a 0 Hz.
• Resposta do binário: SVC: <10 ms; FVC: <5 ms.
• Precisão do binário: SVC: ±5%; FVC: ±2,5%.
• Precisão de frequência: DI: freq. máx. × (±0,01%); AI: freq. máx. × (±0,2%).
• Resolução de frequência: DI: 0,01 Hz; AI: freq. máx. × ±0,05%.
• Harmónicos da tensão de entrada: <5%.
