Acelerômetro triaxial SV 150

MEMSelétrico

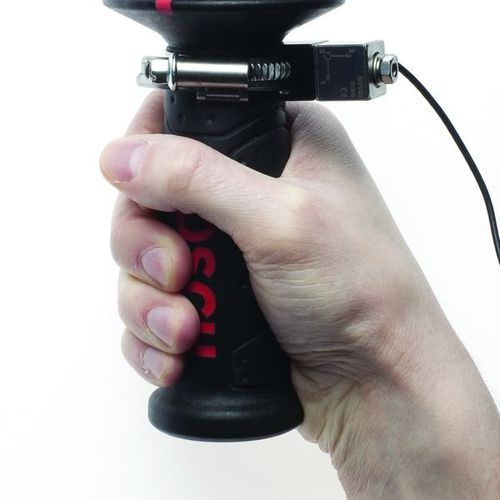

O SV 150 é um acelerômetro triaxial projetado para ser usado com o analisador de vibração humana SV 106 fornece um instrumento dedicado para medições de acordo com o ISO 5349-2. O acelerômetro pode ser facilmente ligado ao punho da ferramenta vibratória a ser medida. A memória TEDS do sensor armazena informações sobre o fator de calibração, limitando o risco de erros de configuração. O acelerômetro é fornecido com três grampos de fixação de diâmetro diferente para combinar convenientemente com o aperto da ferramenta vibratória a ser medida. O SV 150 oferece uma alternativa mais robusta e de menor custo a um acelerômetro piezoelétrico tradicional. Especificação do acelerômetro triaxial mão-braço SV 150 Performance Número de eixos3 Sensibilidade (± 5 %)0.661 mV/ms-2 at 79.58 Hz Faixa de medição2000 ms-2 PEAK Resposta de freqüência0 Hz ÷ 1500 Hz Frequência de ressonância16.5 kHz (transdutor MEMS) Ruído elétrico< 0,14 ms-2 RMS, ponderaçãoWh Elétrico: Fonte corrente< 5.0 mA Fonte de alimentação3.3 V ÷ 5.5 V Voltagem bias1,5 V ± 0.1 V Impedância de saída51 Ohms Constante de tempo de carga/descarga30 sec. typ Memória TEDSinstalado (Pino de alimentação) Condições ambientais: Vibração máxima100 000 ms-2 Sobrevivência de choque Para MEMS Coeficiente de temperatura<+/-0.02 %/°C Temperaturade -10°C até +50°C Humidadeaté 90 % RH, não condensado
