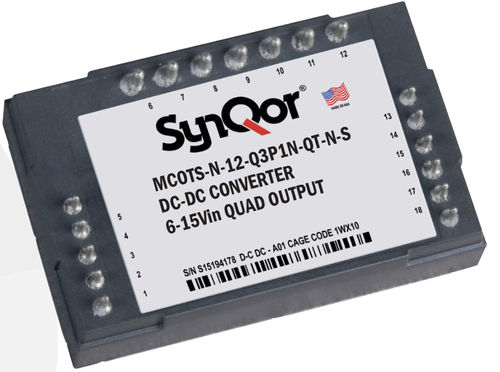

O conversor CC-CC não isolado MCOTS-N QUAD Output utiliza a retificação síncrona para obter uma eficiência de conversão extremamente elevada numa embalagem de um quarto de tijolo. O módulo gera três tensões de saída positivas e uma tensão de saída negativa. O conversor MCOTS-N QUAD Output Brick pode ser utilizado em sistemas DPA (distributed power architecture) tradicionais que requerem um design mais robusto. Todas as quatro saídas têm uma ampla gama de ajustes de saída, criando um elevado grau de flexibilidade para o utilizador.
CARACTERÍSTICAS OPERACIONAIS
- Elevada eficiência, até 93% à corrente de carga nominal total
- Fornece até 30A em cada saída positiva e 1A na saída negativa
- Faixa de tensão de entrada: 6-15 Vdc
- Gama de tensão de saída: saídas positivas: 0.8V a 5V, saída negativa: -3,0V a -13,5V
CARACTERÍSTICAS MECÂNICAS
- Fator de forma de quarto de tijolo.
- Tamanho padrão: 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 mm)
- Peso: 3,27oz. (93g)
CARACTERÍSTICAS DE CONTROLO
- Controlo de ligar/desligar para cada saída
- O controlo da tensão de saída para cada saída permite tensões personalizadas
- Deteção remota (apenas saídas positivas)
CARACTERÍSTICAS DE PROTECÇÃO
- Desligamento por sobrecorrente (todas as saídas)
- Desligamento térmico (todas as saídas)
- Desativação por sobretensão (apenas saídas positivas)
- Bloqueio de subtensão de entrada (apenas saídas positivas)
---
