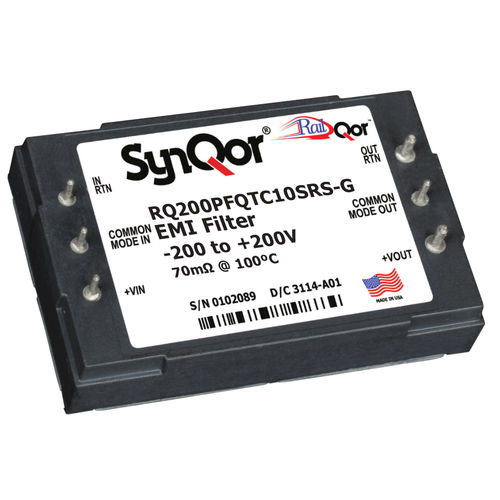

Filtro eletrônico modo diferencial RQ200PFQTx10

passivoem modo comumEMI

A série RailQor de filtros EMI traz a tecnologia comprovada em campo e a experiência de fabricação da SynQor para o mercado de aplicações de energia industrial. A abordagem inovadora de embalagem da SynQor garante a sobrevivência nos ambientes mais hostis. Compatíveis com o formato padrão da indústria, estes filtros têm uma atenuação elevada do modo diferencial e do modo comum, baixa resistência DC e uma resistência estabilizadora do condensador a granel. Seguem directrizes conservadoras de redução de componentes e são concebidos e fabricados de acordo com os mais elevados padrões. CARACTERÍSTICAS OPERACIONAIS ►10A de corrente de saída ►Resistência DC muito baixa ►>80dB @ 250kHz de atenuação do modo diferencial ►>50dB @ 250kHz atenuação de modo comum ►Capacitor estabilizador de massa e resistência de amortecimento incluídos ►Todos os condensadores são cerâmicos multicamada X7R cumpre os requisitos da norma EN 50155 CARACTERÍSTICAS MECÂNICAS configuração de pinagem de um quarto de tijolo padrão da indústria ►Tamanho: 1,536" x 2,386" (39,01 x 60,6 mm) ►Altura: 0,500" (12,7 mm) ►Peso: 3,53oz (100g) CARACTERÍSTICAS DE SEGURANÇA ► Isolamento da placa de base 2000Vrms, 60s de acordo com a norma EN 50155 ► UL 60950-1 ► CAN/CSA C22.2 N.º 60950-1 ► EN 60950-1 ► Conformidade com a norma EN45545-2 R24/R25 ► Marcação CE PROCESSO DE FABRICO - Instalações com certificação AS9100 e ISO 9001 - Rastreabilidade total dos componentes
