Interface USB CAN-FD

de conexãoalta velocidademóvel

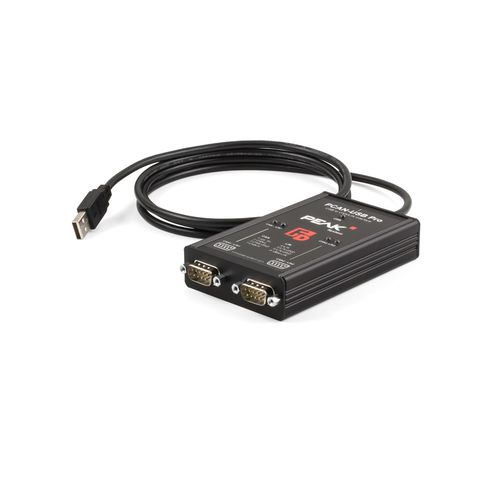

O adaptador PCAN-USB Pro FD permite a conexão de redes CAN FD e LIN a um computador via USB. Podem ser ligados dois fieldbuss ao mesmo tempo, até quatro com cabos adaptadores adequados (2 x CAN FD, 2 x LIN). Cada canal CAN FD é isolado separadamente contra USB e LIN com um máximo de 500 Volts. A sua robusta caixa de alumínio torna o adaptador PCAN-USB Pro FD adequado para aplicações móveis. O novo padrão CAN FD (CAN com taxa de dados flexível) é caracterizado principalmente pela maior largura de banda para transferência de dados. O máximo de 64 bytes de dados por quadro CAN FD (em vez de 8 até agora) pode ser transmitido com taxas de bits de até 12 Mbit/s. O CAN FD é compatível com a norma CAN 2.0 A/B, pelo que os nós CAN FD podem ser utilizados em redes CAN existentes. No entanto, neste caso, as extensões CAN FD não são aplicáveis. O software de monitoramento PCAN-View e a interface de programação PCAN-Basic para o desenvolvimento de aplicações com conexão CAN estão incluídos no escopo de fornecimento e suportam o novo padrão CAN FD. A aplicação de monitoramento PLIN-View Pro e a interface de programação PLIN também estão incluídas no escopo de fornecimento. Adaptador para USB 2.0 de alta velocidade (compatível com USB 1.1 e USB 3.0) Transmissão e recepção de mensagens CAN FD e LIN através de 2 ligações D-Sub (ambas com atribuição de pinos para o bus CAN FD e LIN) Resolução do carimbo da hora 1 μs A alimentação de 5 Volts no conector D-Sub pode ser ativada através de um jumper de solda, por exemplo, para um conversor de bus externo Alimentação de tensão via USB Faixa de temperatura de operação ampliada de -40 a 85 °C (-40 a 185 °F)
