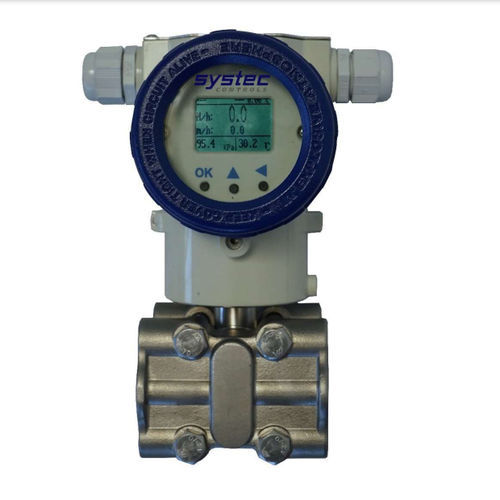

Transmissor de pressão diferencial SYS-MMF

4–20 mAMODBUSHART

O SYS-MMF é um transmissor multivariável de baixo custo para a medição simples do fluxo de massa utilizando o método de pressão diferencial. Para além da pressão diferencial, o transmissor mede internamente a pressão estática p1 e tem uma entrada PT100 de 3 fios para compensar a temperatura do fluido. O tipo SYS-MTF tem apenas um sensor de pressão diferencial e uma entrada de temperatura (sem sensor pabs), pelo que pode ser utilizado por exemplo para vapor saturado, ou se a pressão na aplicação puder ser assumida como constante. O SYS-MMF pode ser completamente configurado muito rápida e facilmente por meio de uma parametrização simples utilizando as três teclas frontais. Para isso não é necessário um software de parametrização complexo. O SYS-MMF é um transmissor de 2 fios 4..20mA (HART-capable) como padrão. Uma interface Modbus adicional está disponível como opção. O SYS-MMF pode ser utilizado para gases, vapor saturado e sobreaquecido e para água. Em combinação com o deltaflow, o SYS-MMF é um poupador de tempo e dinheiro particularmente eficaz. Instale uma medição de massa completamente compensada com p e T através de um único pino no tubo. Na imagem à esquerda pode ver-se, por exemplo, uma pressão completa e uma medição da massa de vapor compensada por temperatura. O SYS-MMF juntamente com o tubo de pitot deltaflow substitui: Transmissores extra para pressão e temperatura Instalação extra de pinos para pressão e temperatura na tubagem Recipientes de condensado adicionais e válvulas de fecho A cablagem da medição de pressão e temperatura A utilização de uma calculadora de compensação ou de módulos de cálculo correspondentes no PLC Programação e configurações complicadas
