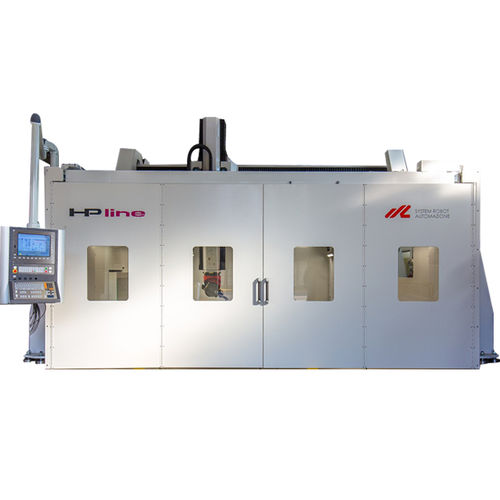

Centro de usinagem CNC de 5 eixos HPLINE PLUS
verticalpara alumíniopara compósitos

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para alumínio, para compósitos
Cone
HSK A-63
Número de ferramentas
24 ferramentas, 12 ferramentas
Aplicações
para a indústria automóvel, para a indústria aeronáutica, para peças de grandes dimensões
Outras características
de alta velocidade, de alto desempenho, de precisão, para rosqueamento interno
Curso X

2.800 mm, 4.000 mm
(110 in, 157 in)

Curso Y

MÍN: 4.000 mm
(157 in)

MÁX: 12.000 mm
(472 in)

Curso Z

1.000 mm, 1.500 mm, 2.000 mm
(39 in, 59 in, 79 in)

Velocidade de rotação

20.000 rpm
(125.664 rad.min-1)

Potência

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Velocidade de avanço no eixo X

70.000 mm/min
(46 in/s)

Velocidade de avanço no eixo Y

70.000 mm/min
(46 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Repetibilidade

0,015 mm
(0,001 in)

Descrição

Fresagem e acabamento a alta velocidade de materiais não ferrosos para componentes de grandes dimensões com um design complexo A versão PLUS é a evolução mais inovadora e de alto desempenho da série de linhas HP. Todos os eixos lineares estão equipados com uma unidade de duplo accionamento e sistemas de medição directa com linhas lineares, uma configuração que torna a máquina mais precisa mesmo com elevado desempenho dinâmico ao fresar superfícies de grandes dimensões de modelos e estruturas a alta velocidade. Uma vasta gama de acessórios completa o desempenho dos modelos da linha HP PLUS, satisfazendo qualquer necessidade tecnológica de processar formas complexas em material composto, alumínio e ligas leves para os sectores automóvel e aeroespacial. O Centro de Maquinação "HP line PLUS" é uma fresadora de 5 eixos na ferramenta e comandada por uma NC, constituída por uma estrutura com eixos cartesianos e uma viga transversal móvel: Travessa móvel que desliza sobre guias posicionadas em pilares laterais: eixo longitudinal em "Y". O carro do eixo transversal "X", que move o braço vertical para o eixo Z, desliza sobre a viga. A extremidade do eixo é o elemento de fixação da unidade operacional. Tampo de trabalho separado das bases das máquinas Estruturas fortes feitas de aço electro-soldado e estandardizado formadas com um padrão "alveolar" e com dimensões baseadas nos princípios de análise de elementos finitos FEM integrados com simulação dinâmica. O movimento é transmitido por motores Brushless acoplados a redutores de engrenagens de precisão com pinhões fixados neles e que funcionam em cremalheiras de precisão temperadas e retificadas com dentes helicoidais. Os componentes deslizam sobre guias prismáticas de precisão com corrediças de recirculação de esferas pré-carregadas.

---
