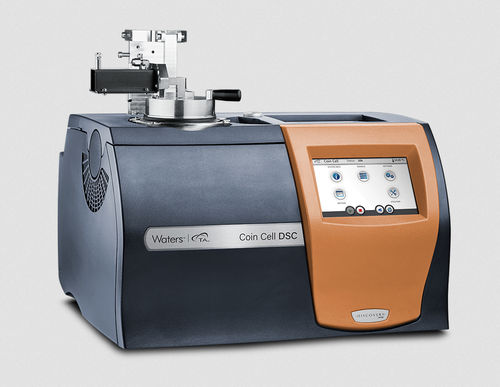

Calorímetro de varredura diferencial

para altas temperaturasisotérmicode alta sensibilidade

Visão geral
O Calorímetro diferencial de varredura para células botão (Coin Cell DSC) realiza análise térmica direta de células 2032 totalmente montadas sem desmontagem. Identifica temperatura de início, liberação de energia e calor de reação, e suporta avaliação térmica e eletroquímica combinada para testes de segurança e desempenho de baterias.

Principais capacidades

• Teste direto de células 2032 totalmente montadas sem desmontagem
• Detecção rápida de temperatura de início, mecanismos de reação, calor de reação e indicação de gases liberados
• Captura simultânea de sinais térmicos e eletroquímicos para análise de segurança e desempenho
• Caracterização completa de −80 °C a 600 °C (dependendo do sistema de refrigeração)

Recursos

• Sensor de alta sensibilidade para medir com precisão temperatura de início e fluxo de calor
• Amplitude de temperatura: −80 °C a 600 °C (dependente do sistema)
• Cápsula para célula botão mantém contato com o sensor até a falha da célula
• Compatível com Análise de Gases Evoluídos (EGA): MS, FTIR ou GC‑MS
• Monitoramento de tensão para estado de carga e análise de curto‑circuito
• Tela sensível ao toque colorida estilo app para controle do instrumento

Cápsula para célula botão

• Compatível com 2032 e qualquer célula de 20 mm de diâmetro
• Cápsulas padrão preservam o sinal térmico em toda a faixa de amostras
• Cápsulas de ciclagem otimizam o fluxo de calor durante ciclos isotérmicos
• Cadinhos de alumínio de 20 mm disponíveis para amostras de material

Modos de ensaio

• Modo de varredura: avalia abuso térmico, degradação, temperatura de início, calor de reação e reações cruzadas de materiais
• Modo isotérmico: avalia o fluxo de calor durante formação de SEI, carga/descarga, sobrecarga e descarga excessiva

Análise de gases evoluídos (EGA)

• Técnicas compatíveis: Espectrometria de Massas (MS), FTIR, Cromatografia Gasosa–Espectrometria de Massas (GC‑MS)

Conexão eletroquímica

• Suporta conexão a dispositivos de monitoramento de tensão para capturar sinais elétricos
• Interfaces com ciclers de bateria para estudos de ciclagem
• Compatível com potenciostatos para experimentos eletroquímicos

Software e dados

• Software TRIOS™ para controle do instrumento, coleta de dados e análise térmica/eletroquímica combinada
• Modelos integrados para coin cell, visualização intuitiva e geração automática de relatórios
• Exportação de dados (JSON) para integração LIMS e licenças de acesso remoto ilimitadas

Especificações

• Baseline flatness: ≤ 500 μW
• Baseline repeatability: ≤ 100 μW
• Faixa de temperatura: −80 °C a 600 °C (depende do sistema de refrigeração)
• Precisão de temperatura: ±0,1 °C
• Precisão (repetibilidade) da temperatura: ±0,05 °C
• Precisão da entalpia: ±1 %
• Taxa de aquecimento: 0,01 °C a 20 °C/min

Recursos do instrumento (resumo)

• Tela sensível ao toque colorida estilo app (incluída)
• Capacidade EGA (incluída)
• Capacidade de Análise Eletroquímica (ECA): opcional

Opções de cadinho (resumo)

• Cadinho de alumínio de 20 mm — até 600 °C
• Cápsula padrão Coin Cell DSC — até 600 °C
• Cápsula de ciclagem Coin Cell DSC — até 60 °C com ECA

Notas

• [1] A faixa de temperatura depende do sistema de refrigeração selecionado (FACS ou RCS)
• [2] Precisão e exatidão medidas com padrão de índio e cadinho de alumínio de 20 mm
