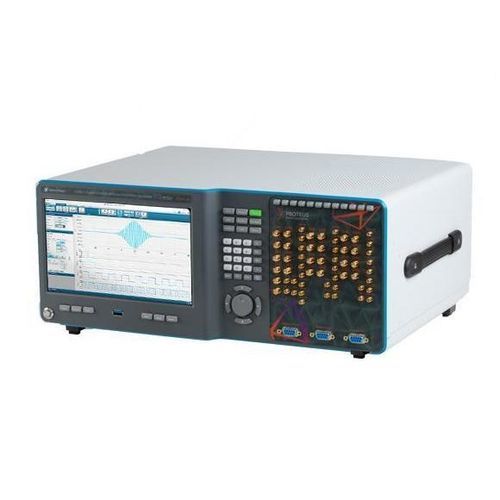

Gerador de sinal P9482B

de forma de onda arbitráriaRFcompacto

Família de produtos
A família Tabor Proteus é um conjunto de instrumentos construídos numa arquitetura SDR avançada que combina geração de formas de onda em alta velocidade e capacidade opcional de digitalizador, formando um transceptor reativo para aplicações RF. Suporta geração direta RF, feedback em tempo real e implementações multicanais escaláveis adequadas para simulação EW, controlo de qubits e comunicações sem fios de próxima geração.

Resumo do produto
9GS/s 16 bits 8GS memória 2 canais 8 marcadores Gerador AWG RF de bancada

Destaques

• Design modular, escalável de alguns canais até centenas de canais
• Bus de transferência de dados PCIe rápido que permite streaming bidirecional de formas de onda
• Até 16 GS de memória de forma de onda na família Proteus (dependente da plataforma)
• Moduladores/demoduladores IQ digitais integrados (DUC/DDC)
• Excelente desempenho em ruído de fase e espúrios
• Sistema de controlo em tempo real permitindo geração condicional de formas de onda

Descrição detalhada
A arquitetura Proteus integra um DAC RF de alta taxa (até 9 GS/s nos modelos RF DAC) com um ADC de alta velocidade opcional (ex.: digitalizador 5,4 GS/s) e um FPGA potente para criar um Arbitrary Waveform Transceiver (AWT) em malha fechada. A plataforma suporta processamento determinístico de baixa latência no FPGA para permitir sequenciação condicional de formas de onda e respostas em tempo real baseadas em sinais recebidos. Usos típicos incluem simulação de alvos radar, geração de cenários de guerra eletrónica, controlo multicanal de experiências quânticas e investigação Massive MIMO.

Funcionalidades (selecionadas)

• Modular, escalável e compacto — arquitetura modular baseada em PXIe que integra múltiplas saídas de gerador e entradas de digitalizador num factor de forma muito reduzido para sistemas multicanais sincronizados e coerentes em fase.
• Transferência de dados ultra-rápida — arquitetura PCIe/streaming otimizada para transferência bidirecional de memória de forma de onda, processamento PDW em tempo real e streaming contínuo para longas sequências em ambientes reais.
• Sistema de controlo em tempo real — ADC + DAC + FPGA integrados reduzem a latência de ida e volta e suportam geração condicional de formas de onda e controlo em malha fechada para aplicações de alta velocidade.
• Sequenciação não linear orientada por tarefas — a Task Table (máquina de estados) permite saltos instantâneos entre segmentos de forma de onda com base em entradas do recetor em tempo real, possibilitando respostas inteligentes de baixa latência (ex.: ecos tipo DRFM, deslocamentos Doppler, ecos retardados).

Resumo de encomenda (tabela)
Modelo: P9482B — Descrição: 9GS/s 16 bits 8GS memória 2 canais 8 marcadores Gerador AWG RF de bancada

Opções (tabela)
DC2 — Saída DC para aplicações baseband IQ
DJ2 — Dynamic Jump Input
MRK2 — x8 marcadores extra
LTJ2 — Jitter de trigger ultra baixo (200 ps típico)
G2 — Opção de baixa granularidade de forma de onda (para certos módulos)
SEC — Opção SSD removível para necessidades de segurança
SSD — SSD duplicado em fábrica adicional para a opção SEC
AWT — Digitalizador opcional 5,4 GS/s single / 2,7 GS/s dual-channel 12-bit (opção Arbitrary Waveform Transceiver)
STM — Opção de streaming até 3 GS/s
TRG — Entrada de trigger mais rápida (50 MHz em vez de 10 MHz)
WE — Extensão de garantia 1 ano (garantia padrão 3 anos)
CAL — Calibração 17025

Aplicações e casos de uso típicos

• Simulação e teste de Guerra Eletrónica e Radar (detecção de pulsos em tempo real e geração de ecos)
• Experiências quânticas: controlo e medição multicanal de qubits com feedback em malha fechada
• Desenvolvimento e teste Massive MIMO, phased-array e beamforming
• Geração e análise de sinais wideband para standards wireless (WiFi, 5G/6G) e investigação NMR/medicina

características / especificações técnicas

• Taxa de amostragem (DAC): até 9 GS/s (dependente do modelo)
• Resolução de amostra analógica: 16 bits (largura de amostra interna)
• Memória: 8 GS padrão (família suporta até 16 GS)
• Canais (gerador): 2 canais (modelo P9482B)
• Marcadores: 8 marcadores
• Digitalizador opcional (AWT): 5,4 GS/s single, 2,7 GS/s dual-channel, 12 bits (opção AWT)
• Arquitetura: PXIe / backplane PCIe para streaming de alta velocidade e sincronização
• Modulação IQ digital integrada / funções DUC e DDC
• Feedback em tempo real baseado em FPGA e geração condicional de formas de onda
• Task Table: sequenciação não linear condicional (máquina de estados de baixa latência)
• Opção streaming: STM (até 3 GS/s)
• Entrada trigger: padrão e opção TRG de maior velocidade (50 MHz)
