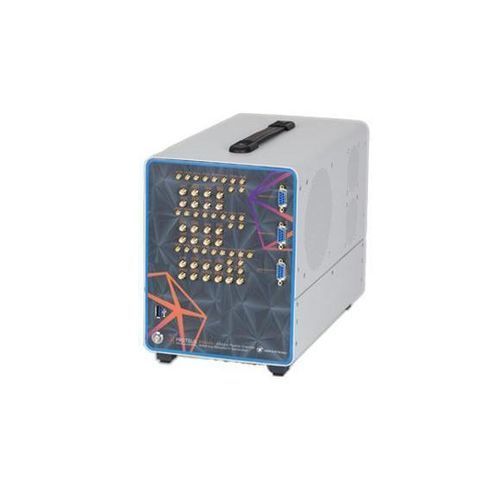

Gerador de forma de onda arbitrária P9482D

RFcompactoportátil

Visão geral
A família Proteus da Tabor é uma plataforma de geradores e transceptores RF de formas de onda arbitrárias avançados, construída sobre arquitetura SDR. Integra DACs de alta velocidade (capazes de direct-to-RF), ADCs opcionais, processamento FPGA e caminhos de dados PCIe para permitir captura em tempo real, análise e geração condicional de formas de onda para aplicações como guerra eletrônica (EW), simulação de alvos radar, controle quântico e pesquisa em comunicações sem fio de nova geração.

Destaques

• Design modular permitindo desde alguns canais até centenas de canais sincronizados
• Altas taxas de amostragem e geração direct-to-RF
• Grande memória de formas de onda e streaming PCIe rápido
• Moduladores/demoduladores IQ digitais integrados
• Excelente desempenho de ruído de fase e espúrios
• Sistema de controle em tempo real para geração condicional de formas de onda

Modular, escalável e compacto
Construído sobre arquitetura PXIe/PXIe, o módulo Proteus oferece alta densidade de canais (múltiplas saídas de gerador + entradas de digitizador) em uma pegada compacta, permitindo sistemas multicanais sincronizados e coerentes em fase, adequados para simulação EW, controle de qubit e pesquisa em massive MIMO.

Transferência de dados ultrarrápida
Proteus aproveita um backplane PCIe de alto desempenho para transferência bidirecional de memória de formas de onda, streaming ininterrupto para sequências reais longas e atualizações de formas de onda em tempo real. Isso elimina gargalos comuns de largura de banda e memória para ambientes de ameaça contínuos e experimentos físicos de alto rendimento.

Sistema de controle de feedback em tempo real
Proteus integra DAC e ADC com uma arquitetura controlada por FPGA para eliminar a latência de ida e volta ao PC hospedeiro. Isso permite geração condicional de formas de onda e respostas determinísticas em malha fechada adequadas para geração de alvos radar, comportamento tipo DRFM e loops de controle quântico em tempo real.

Sequenciamento não linear orientado a tarefas
Proteus implementa uma Task Table (máquina de estados condicional) em vez de um simples sequenciador linear. Os dados recebidos e processados pelo receptor podem imediatamente acionar saltos lógicos de forma de onda com latência mínima, permitindo respostas inteligentes e de baixa latência como ecos modificados coerentes para simulação de alvos em movimento. A plataforma é programável usando Python, MATLAB, C ou LabVIEW.

Especificações técnicas

• Nome comercial: P9482D
• Fabricante / Marca: Tabor Electronics
• Nome curto / família de produto: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Taxa de amostragem (DAC): até 9 GS/s
• Resolução digital: representação interna de amostras em 16 bits
• Configuração do módulo (conforme listada): 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Memória de forma de onda: configurações por módulo; opções 4GS, 8GS e até 16GS na plataforma
• Digitizador opcional (AWT): 5.4 GS/s single, 2.7 GS/s dual, opção ADC 12 bits
• Direct Output (DO1): opção de saída direta 9 GHz BW
• Streaming (STM): capacidade de streaming até 6 GS/s
• Markers: marcadores base mais opção MRK1 para x4 marcadores extras
• Opção de jitter de trigger (LTJ1): jitter de trigger ultra baixo (~200 ps típico)
• Opção granularidade (G1): opção de granularidade baixa de forma de onda
• Opção de entrada trigger (TRG): entrada trigger mais rápida (50 MHz em vez de 10 MHz)
• Programabilidade FPGA: cores FPGA programáveis pelo usuário e opções de programação FPGA de alto nível
• PCIe: backplane PCIe de alta velocidade para transferência e streaming rápidos
• Canais: família de módulos escala para muitos canais no chassi
• Aplicações: geração de cenários EW, simulação de alvos radar (RTS/DRFM-like), controle e leitura de qubits, massive MIMO e testes de comunicações de banda larga
