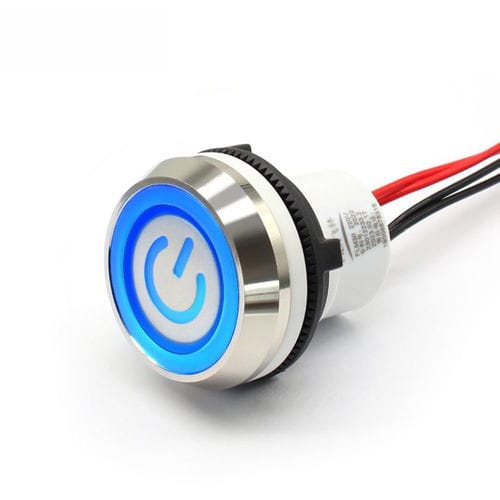

Botão de comando IP67 KLX

IK092 NA/NFNA

Visão geral
A série KLX é uma gama de botões de pressão antigelo Ø22 mm e Ø30 mm concebida para ambientes industriais e exteriores exigentes. Combina construção em aço inoxidável, vedação IP67 e elevada capacidade de comutação com retroiluminação estética e opções de logótipo personalizável. KLX é adequada para máquinas, equipamentos exteriores, sistemas embebidos e aplicações OEM.

Vantagens funcionais

• Capacidade de comutação até 10 A AC / 250 VAC (10 A @ 36 VDC especificado)
• Sistema LED multivoltagem (3 V a 380 V)
• Proteção IP67 e resistência a impactos IK09
• Frente em aço inox 304 e plásticos reforçados

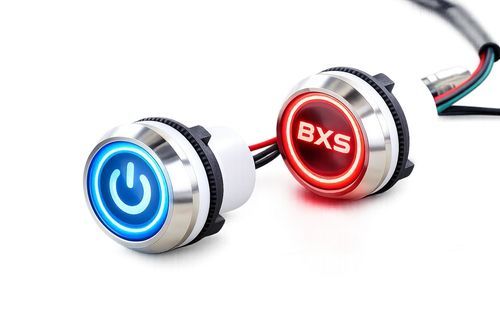

• Personalização avançada: logótipos retroiluminados, coroas luminosas e pictogramas personalizados

Opções de personalização

• Logótipo iluminado integrado no botão com controlo da iluminação LED (cor, intensidade, forma ajustáveis)
• Soluções de cablagem personalizadas: comprimentos de cabo definidos, tipos de cabo (PVC, PUR, silicone), secção dos condutores, blindagem, conetores (M12, M8, Harting, Sub‑D, bornes, prensa‑cabos), pré‑cablagem, crimpagem ou sobreinversão, identificação e marcação duráveis
• Opções de iluminação/marcação disponíveis: coroa luminosa, logo power, logótipo personalizado, retroiluminação

Dados elétricos
Tecnologia: eletromecânica
Número de funções: 1
Corrente máx.: 10 A - 36 VDC (série classificada para correntes elevadas; até 10 A AC / 250 VAC indicado)
Tensão de isolamento nominal: 250 VAC
Resistência de contacto inicial: ≤ 50 mΩ
Resistência de isolamento: ≥ 100 MΩ
Resistência dielétrica: 3000 VAC
Vida elétrica: 100.000 ciclos
Tipo de contacto: NO, 2NO
Tipos de iluminação disponíveis: coroa luminosa, logo power, logótipo personalizado, retroiluminação
Alimentações LED: 3 V, 6 V, 12 V, 24 V, 48 V, 110 V, 220 V

Características mecânicas
Diâmetro de instalação: 22 mm, 30 mm
Ação: mantida (latching) ou momentânea
Vida mecânica: 500.000 ciclos
Curso: 2,5 mm
Fixação / Montagem: parafuso com porca / montagem frontal em painel
Material do corpo: aço inox 304 e PA66 reforçado / plásticos
Material do botão: aço inox e plásticos
Forma do botão: atuação em rasante
Terminação / Ligação: fios, cabo

Características ambientais
Temperatura de funcionamento: -25°C a +85°C
Grau de proteção: IP67
Resistência a impactos: IK09

Especificações técnicas

• Série: KLX series
• Tamanhos: Ø22 mm e Ø30 mm
• Tecnologia de comutação: eletromecânica
• Capacidade de comutação: até 10 A (AC); 10 A @ 36 VDC especificado
• Tensão de isolamento: 250 VAC
• Resistência de contacto inicial: ≤ 50 mΩ
• Resistência de isolamento: ≥ 100 MΩ
• Resistência dielétrica: 3000 VAC
• Vida elétrica: 100.000 ciclos
• Vida mecânica: 500.000 ciclos
• Configurações de contacto: NO, 2NO
• Opções de alimentação LED: 3 V, 6 V, 12 V, 24 V, 48 V, 110 V, 220 V (multivoltagem até 380 V referenciado)
• Grau de proteção: IP67
• Resistência a impactos: IK09
• Materiais: caixa em aço inox 304, PA66 reforçado e plásticos
• Montagem: fixação frontal com porca
• Curso: 2,5 mm
• Personalização disponível: logótipos retroiluminados, pictogramas personalizados, coroas luminosas, soluções de cablagem e conetores sob medida
• Marca: TactHill
