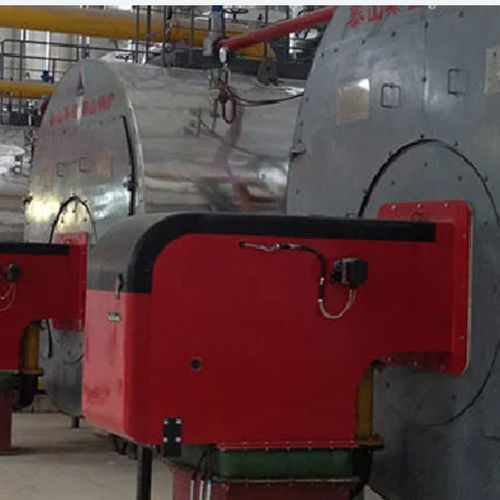

Caldeira a vapor WNS series

de água quentea gásflamotubular

Caldeira a óleo e gás A caldeira a óleo da série WNS inclui caldeira de água quente a óleo e caldeira de vapor a óleo para geração e fornecimento de vapor industrial. A caldeira a óleo da marca TANSHAN WINS adota forno de ondulação, tubo de fumaça de rosca, alta eficiência, economia de energia, três passagens horizontais, estrutura traseira molhada, controle totalmente automático, estrutura razoável, operação fácil e segura. Após o óleo ser atomizado pelo queimador na caldeira de óleo, a tocha é enchida no forno ondulado e transmite calor radiante através da parede do forno, que é a primeira passagem. O gás de combustão de alta temperatura gerado pela combustão reúne-se na câmara de inversão e transforma-se na segunda passagem, ou seja, o feixe de tubos de fumo roscados. Após a troca de calor por convecção, a temperatura do gás de combustão é gradualmente reduzida, o gás de combustão chega à câmara de gás frontal e depois transforma-se na terceira passagem, ou seja, o feixe de tubos nus. Finalmente, o gás de combustão flui para a chaminé através da câmara traseira de gás. A caldeira a óleo da série WNS é projetada e otimizada para produzir vapor de baixa pressão ou água quente com capacidade de evaporação nominal de 1 a 20 ton/hora e pressão nominal de 0,7 a 1,6MPa. A eficiência térmica de projeto é de até 95%.
