Quadro elétrico de controle SKL series

de montagem verticalem material plásticocom porta transparente

Descrição do produto

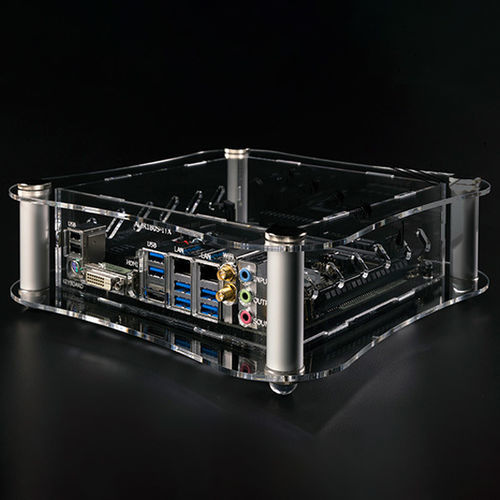

Caixa curva em acrílico transparente com colunas de suporte nas cantos, concebida como uma caixa de exposição para aparência aberta e visível. Estrutura composta por painéis acrílicos transparentes e pilares de alumínio extrudado. Parafusos moleteados permitem montagem manual sem ferramentas. Pode ser usada em layout plano ou em pé conforme a necessidade de instalação.

Compatibilidade e tamanhos
Os modelos SKL11-5-17 e SKL11-8-17 são compatíveis com placa Euro. Os modelos SKL18-7-18 e SKL18-10-18 são compatíveis com placas Mini-ITX. Cinco tamanhos padrão disponíveis. Comprimento e dimensões personalizados disponíveis através da série SKLF: W e D de 50 a 500 mm, H de 30 a 500 mm em incrementos de 1 mm.

Principais características

• Material: painéis acrílicos transparentes com pilares de alumínio extrudado
• Montagem: parafusos moleteados para montagem manual sem ferramentas
• Layouts: suporta disposição plana ou vertical
• Compatibilidade: certos modelos SKL suportam placa Euro ou Mini-ITX
• Tamanhos: cinco tamanhos padrão; personalização disponível (ver série SKLF)

N.º DO PRODUTO / DIMENSÕES
N.º produto | Ext. W (mm) | Ext. H (mm) | Ext. D (mm) | Int. w (mm) | Int. h (mm) | Int. d (mm) | Espessura painel | Peso (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

Especificações técnicas

• Material do painel: acrílico (transparente)
• Material dos pilares: alumínio extrudado
• Fixação: parafusos moleteados para montagem manual sem ferramentas
• Espessura do painel por modelo: SKL10-5-10 = 2.0 mm; SKL11-5-17, SKL11-8-17, SKL18-7-18, SKL18-10-18 = 3.0 mm
• Faixa de peso (modelos padrão): aprox. 191.5 g a 940.5 g
• Exemplos de dimensões externas padrão: W 141–239 mm, H 47–102 mm, D 141–239 mm
• Dimensões internas utilizáveis correspondem às externas menos as tolerâncias de pilares/painéis (ver tabela para tamanhos exatos)
• Compatibilidade: SKL11-5-17 e SKL11-8-17 com placa Euro; SKL18-7-18 e SKL18-10-18 com Mini-ITX
• Dimensionamento personalizado: W e D de 50 a 500 mm, H de 30 a 500 mm (intervalos de 1 mm) disponível via série SKLF
