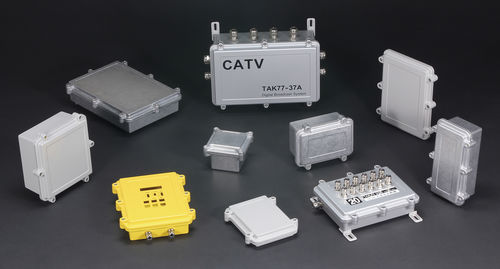

Quadro elétrico de controle HQ series

de paredemetálicoem alumínio

Visão geral
Construção com junta dupla que garante proteção IP67 e blindagem EMC/EMI, adequada para aplicações industriais e de comunicações exigentes.

Desempenho chave
Classe de proteção: IP67
Temperatura de operação: -40°C a +105°C
Torque de aperto recomendado: 1 N·m

N.º Produto / Dimensões
Colunas: N.º Produto, L ext (mm), A ext (mm), P ext (mm), l int (mm), a int (mm), p int (mm), Peso (g), Cor / Acabamento
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, Cinza claro / Pintura em pó
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, Sem acabamento
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Cinza claro / Pintura em pó
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Sem acabamento
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, Cinza claro / Pintura em pó
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, Sem acabamento
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, Cinza claro / Pintura em pó
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, Sem acabamento
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, Cinza claro / Pintura em pó
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, Sem acabamento
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, Cinza claro / Pintura em pó
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, Sem acabamento
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Cinza claro / Pintura em pó
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Sem acabamento
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Cinza claro / Pintura em pó
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Sem acabamento

Placa de montagem (Opção) - SKUs disponíveis
HQP15-10 (PDF disponível)
HQP16-16 (PDF disponível)
HQP20-15 (PDF disponível)
HQP26-18 (PDF disponível)
HQP27-17 (PDF disponível)

Peças opcionais

• Placa de montagem para HQ - série HQP
• Suporte de montagem para HQ - série HQF
• Suporte para montagem em poste - WGMB-2SW
• Suporte para montagem em poste para caixa de alumínio fundido - SSK_AL
• Parafuso de montagem PCB para HQ - MT3.5-8K
• Gargalo de cabo blindado EMC - série AGE
• Gargalo de cabo metálico IP68 - série AGM
• Gargalo de cabo metálico IP67 de baixo custo - série RMC
• Tampa de ventilação metálica - série CVP-M
• Respirador de proteção em aço inoxidável - PMF-12M
• Respirador de proteção - série PMF

Produtos similares

• Caixa em alumínio fundido IP68 - série DW
• Caixa dissipadora em alumínio fundido IP68 - série DWH
• Caixa em alumínio fundido IP67 - série BDN
• Caixa de alumínio flangeada IP68 - série AW
• Caixa dissipadora em alumínio IP68 - série AWN
• Caixa flangeada em alumínio com blindagem EMC - série EXEF
• Caixa em alumínio com blindagem EMC e protetor de canto - série EXPE

Características / Especificações técnicas

• Construção: caixa em alumínio fundido com junta dupla para IP67 e blindagem EMC
• Proteção: IP67
• Blindagem EMC/EMI: Sim
• Faixa de temperatura operacional: -40°C a +105°C
• Torque de aperto recomendado: 1 N·m
• Acabamentos disponíveis: cinza claro com pintura em pó e sem acabamento
• Tamanhos disponíveis: 8 variantes de dimensões externas/internas (ver tabela de dimensões)
• Aplicações típicas: terminais CATV, transmissores de fibra óptica, pontos de acesso wireless, controladores FA, dispositivos embarcados e instrumentação industrial
