Torno convencional TSL-550
horizontalde 2 eixoscom mesa plana

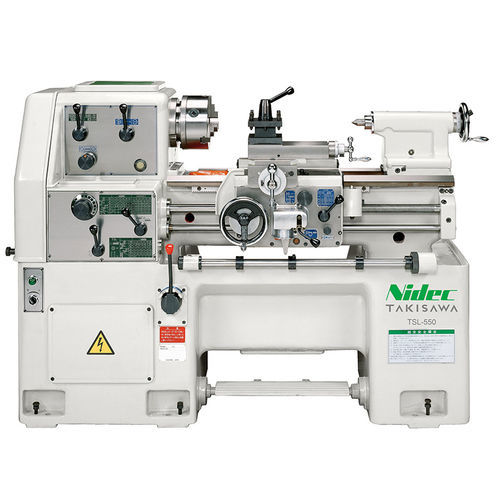

Torno convencional - TSL-550 - TAKISAWA - horizontal / de 2 eixos / com mesa plana
Torno convencional - TSL-550 - TAKISAWA - horizontal / de 2 eixos / com mesa plana
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
convencional
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Estrutura
com mesa plana
Sistema de transmissão
com transmissão por engrenagens
Aplicações
para metais
Outras características
com indicador de posição
Função combinada
rosqueamento
Diâmetro

210 mm, 360 mm
(8,27 in, 14,17 in)

Velocidade de rotação

MÁX: 2.000 rpm
(12.566,371 rad.min-1)

MÍN: 70 rpm
(439,823 rad.min-1)

Comprimento máx. peças

550 mm
(22 in)

Potência nominal

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Comprimento total

725 mm
(29 in)

Largura total

1.622 mm
(64 in)

Altura total

1.101 mm
(43 in)

Peso

950 kg
(2.094 lb)

Descrição

O TSL-550 é um torno manual da Takisawa Machine Tool Co., Ltd. projetado para formação em usinagem.

Acessórios padrão
  • Barra de parada automática do avanço longitudinal (equipamento padrão).
  • Seleção facilitada de avanços e roscas.
  • Alavanca de partida concebida para funcionar apenas quando puxada, garantindo segurança.
  • Travão de pé incluído.
  • Colar com escala axial fornecido.


Especificações principais
  • Diâmetro de usinagem sobre o leito: 360 mm
  • Diâmetro sobre o carro transverso: 210 mm
  • Comprimento entre pontos: 550 mm
  • Faixa de velocidades do fuso: 83–1800 (OP. 70–1500, 92–2000)
  • Número de mudanças de velocidade: 6
  • Motor do fuso: 2.2 kW (OP. 3.7 kW)
  • Intervalo de roscas métricas: 24 / 0.5–14 (type/mm)
  • Intervalo de roscas em polegadas: 31 / 2–56 (type/TPI)
  • Número de avanços longitudinais: 36
  • Faixa de avanço longitudinal: 0.041–2.22 mm/rev.
  • Avanços transversais: 1/2 dos avanços longitudinais
  • Altura da máquina: 1101 mm
  • Área ocupada (profundidade): 725 mm
  • Área ocupada (largura): 1622 mm
  • Peso da máquina: 950 kg


Dados técnicos
  • Modelo: TSL-550
  • Marca: Takisawa Machine Tool Co., Ltd.
  • Uso previsto: Formação em usinagem (competências de torneamento do básico ao avançado)
