Software de simulação iHMI

de programaçãode monitoramentopara gestão de ferramentas

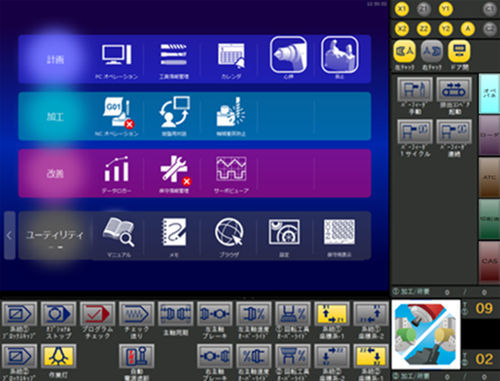

iHMI é um software de interface homem‑máquina desenvolvido pela TAKISAWA, concebido para agilizar os fluxos de trabalho do operador em máquinas‑ferramenta, suportar a criação e edição de programas e fornecer funções de planeamento, usinagem e prevenção de erros no ambiente de produção.

Principais funcionalidades

• Funções de prevenção de erros por descuido para reduzir falhas do operador
• iHMI Machining Program Creation Support para edição e criação de programas
• Programação conversacional para torno (PANEL iH Pro)
• Prevenção de colisões de máquina (PANEL iH Pro) através de simulação 3D

Ciclo de processo
O ciclo de processo permite criar e gerir ciclos de torneamento e fresagem diretamente a partir do ecrã de edição de programas, facilitando a padronização e repetibilidade dos fluxos de trabalho.

Funções originais TAKISAWA
Inclui ecrãs e módulos específicos TAKISAWA como standard; a interface permite a troca instantânea de ecrã através de uma tecla soft vertical para acesso rápido às funções necessárias.

Ecrã de contra‑ponta
Permite definir a posição de pressão da contra‑ponta, a força de empurrão e os parâmetros relacionados diretamente no ecrã para controlo da fixação da peça.

Ecrã de luneta
Permite ajustar a posição da luneta a partir do ecrã para controlar o suporte da peça durante operações de torneamento.

Ecrã ATC
Exibe o estado do trocador automático de ferramentas (ATC), o número de posições e as informações de gestão de ferramentas para monitorização das trocas.

Prevenção de colisões de máquina (PANEL iH Pro)
Executa simulação prévia com base num modelo 3D da máquina e na posição de pré‑visualização para detetar colisões potenciais e parar a máquina de forma segura; matérias‑primas e dispositivos de fixação podem ser definidos a partir de formas standard ou de ficheiros modelo como STL e DXF exportados do CAD.

FANUC iCAP T (PANEL iH Pro)
Aceita modos de entrada CAD (entrada simbólica e formatos 2D/3D DXF, IGES), suporta fresagem incluindo superfícies inclinadas além do torneamento, e reduz o tempo de programação através da definição automática de processos.

Especificações técnicas

• Marca: TAKISAWA Machine Tool Co., Ltd.
• Produto: software de interface homem‑máquina (iHMI)
• Modelo / denominação: iHMI (funcionalidades PANEL iH Pro disponíveis)
• Funcionalidades PANEL iH Pro: programação conversacional para torno, prevenção de colisões, suporte FANUC iCAP T
• Simulação / verificação de colisões: simulação com modelo 3D da máquina; suporta matérias‑primas / dispositivos a partir de STL e DXF
• Formatos CAD suportados: DXF 2D/3D, IGES; aceita ficheiros modelo como STL e DXF
• Processos suportados: ciclos de torneamento e fresagem; suporte a fresagem em superfícies inclinadas
• Características da interface: tecla soft vertical para troca de ecrã instantânea; ecrãs dedicados para contra‑ponta, luneta e ATC
• Criação de programas: iHMI Machining Program Creation Support; definição automática de processos para reduzir o tempo de programação
• Qualidade / parcerias: membro do "Technology Partner Program" da CGTech (compatibilidade Vericut)
