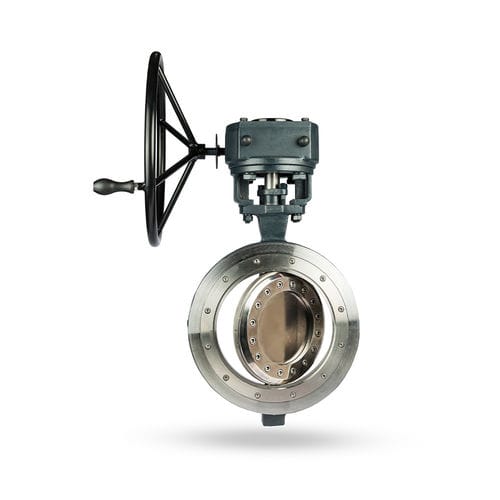

Válvula borboleta HP5103-0com volantede controlewafer
Guardar nos favoritos
Comparar
Características
- Tipo
- borboleta
- Acionamento
- com volante
- Função
- de controle
- Corpo$
- wafer
- Material$
- em aço inoxidável, em aço-carbono
- Outras características
- com junta, de alto desempenho
- DN
MÍN: 6 in
MÁX: 24 in
- Pressão
1.500 psi
- Temperatura
MÍN: -50 °C
(-58 °F)MÁX: 650 °C
(1.202 °F)
Descrição
Válvulas Borboleta Tripla Excêntricas com Vedação Metálica, Tipo Wafer
1500 PSI / Classe 600
Concebidas de acordo com a ASME B16.34/API609
Dimensões de acordo com a norma ASME B16.5/B16.1/EN1092 Teste de Pressão de acordo com API598/ISO5208
Intervalo de Temperatura: -50~650/-58~1200
Aplicações:
Refino de petróleo
Usina elétrica
Proteção contra incêndio
Transporte marítimo
Sistemas AVAC
Química
Irrigação
Tratamento de água
Lista de Materiais:
1 Tampa Inferior ASTM A105
2 Luva da Haste Inferior ASTM A276 304
3 Corpo ASTM A216 WCB ASTM A351 CF8/CF8M
4 Haste Inferior ASTM A276 431 ASTM A564 630-17-4PH
5 Cavilha cilíndrica: ASTM A182 F304
6 Disco: ASTM A216 WCB ASTM A351 CF8/CF8M
7 Haste superior: ASTM A276 431 ASTM A564 630-17-4PH
8 Luva do eixo superior: ASTM A276 304
9 Vedação: Grafite
10 Prensa-gaxeta: ASTM A216 WCB
11 Suporte: Aço carbono
12 Sede: SS316, Estelitado, Inconel
13 Anel de vedação: SS316 Grafite
14 Placa de pressão: ASTM A105 ASTM A182 F316
15 Parafuso de cabeça sextavada interior: ASTM A193 B7
16 Parafuso de suporte: ASTM A193 B7
17 Anilha de pressão: ASTM A29 1566
18 Porca: ASTM A194 2H
19 Parafuso de fixação: ASTM A193 B7
20 Anilha de pressão: ASTM A29 1566
21 Porca: ASTM A194 2H
1500 PSI / Classe 600
Concebidas de acordo com a ASME B16.34/API609
Dimensões de acordo com a norma ASME B16.5/B16.1/EN1092 Teste de Pressão de acordo com API598/ISO5208
Intervalo de Temperatura: -50~650/-58~1200
Aplicações:
Refino de petróleo
Usina elétrica
Proteção contra incêndio
Transporte marítimo
Sistemas AVAC
Química
Irrigação
Tratamento de água
Lista de Materiais:
1 Tampa Inferior ASTM A105
2 Luva da Haste Inferior ASTM A276 304
3 Corpo ASTM A216 WCB ASTM A351 CF8/CF8M
4 Haste Inferior ASTM A276 431 ASTM A564 630-17-4PH
5 Cavilha cilíndrica: ASTM A182 F304
6 Disco: ASTM A216 WCB ASTM A351 CF8/CF8M
7 Haste superior: ASTM A276 431 ASTM A564 630-17-4PH
8 Luva do eixo superior: ASTM A276 304
9 Vedação: Grafite
10 Prensa-gaxeta: ASTM A216 WCB
11 Suporte: Aço carbono
12 Sede: SS316, Estelitado, Inconel
13 Anel de vedação: SS316 Grafite
14 Placa de pressão: ASTM A105 ASTM A182 F316
15 Parafuso de cabeça sextavada interior: ASTM A193 B7
16 Parafuso de suporte: ASTM A193 B7
17 Anilha de pressão: ASTM A29 1566
18 Porca: ASTM A194 2H
19 Parafuso de fixação: ASTM A193 B7
20 Anilha de pressão: ASTM A29 1566
21 Porca: ASTM A194 2H
