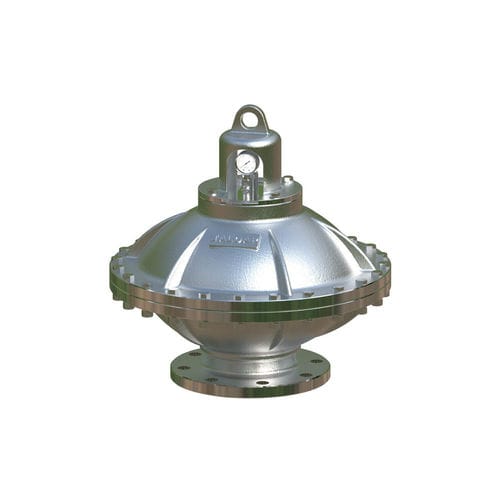

Amortecedor de pulsação hidráulico PD608

em aço inoxidávelpara tubos

design exclusivo do diafragma design exclusivo da estrutura da válvula de retenção tampa de proteção do tipo lug corpo integrado câmara de ar de vários volumes disponíveis compacto e leve peso o amortecedor de pulsação é um dispositivo de armazenamento de pressão especial usado para líquido pressurizado. é sabido que o líquido não pode ser comprimido. no entanto, podemos resolver esse problema comprimindo o gás (veja a fig. 1 para obter detalhes). o amortecedor de pulsação pd608 possui um airbag destacável com juntas instaladas em sua concha de pressão. gás inerte (azoto) com a pressão, p0 é preenchido no airbag através da válvula de entrada até que o airbag se expanda e preencha todo o espaço interno do amortecedor de pulsação com o volume v0. quando a pressão circulante p1 é maior que a pressão predefinida p0 do gás, a válvula hidráulica no fundo será aberta e o volume do airbag será comprimido para v1 devido ao efeito da pressão circulante externa. se a pressão do líquido aumentar para p2, o volume do gás diminuirá para v2 e a pressão aumentará para equilibrar a pressão do líquido. isto é, a câmara de ar dentro do amortecedor de pulsação é comprimida, com a mudança de volume △V=v1-v2. dessa forma, a energia armazenada no amortecedor de pulsação pode ser usada. especificações do material ① cobertura protetora (ferro dúctil) ② manômetro ③ bico inflável (aço inoxidável) ④ capa superior (aço carbono/aço inoxidável) ⑤ concha (aço inoxidável) ⑥ câmara de ar (EPDM/VITON)
