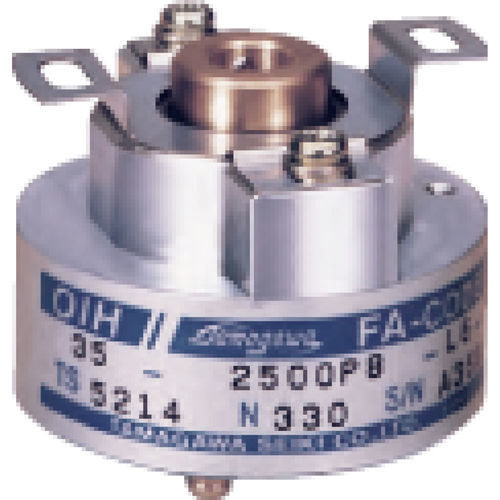

Encoder rotativo incremental MIB0.4 series

ópticomagnéticosenoidal

Os codificadores incrementais geram impulsos numa frequência proporcional à velocidade de rotação. Os codificadores podem ser utilizados para controlo de velocidade, controlo de posição, ou como indicador de rotação ou gerador de impulsos de servomotores montados em máquinas-ferramentas, robots, ou equipamento de medição. Os codificadores incrementais ópticos são compostos por placa de rotor, fenda fixa, díodos emissores de luz, fototransístores, etc., como se mostra na Figura 1. A fenda fixa é concebida para ter 90 graus de diferença de fase em relação à fenda na placa de rotor. Os sinais de saída são dois sinais com 90 graus de diferença; o sinal fase A e o sinal fase B, e a direcção de rotação pode ser detectada com eles. Características Codificador Magnético Resolução (Couns/Volta) 1,024C/T (Número de dentes = 256) 1,024C/T (Número de dentes = 128) 128C/T Fase de saída A, B, Z Fase Frequência máxima de resposta 200kHz 409.6kHz 128kHz Corrente de consumo 300mA Max 200mA Máximo 100mA Máximo Formulário de saída Motorista de linha Diferença de ar btwn Sensor & Roda 0.15±0.01mm — Inalinhamento Radial btwn Sensor & Roda ±0,3mm — Inalinhamento Axial btwn Sensor & Roda ±0,5mm — Torque inicial — Protecção IP=50 IP=66 Vibração Amplitude total 1.5mm 0.5Hr (5∼500Hz) 80m/s2 Máximo 3 vias 3Hr (10∼2,000Hz) Choque 294m/s2(30G) 1,000m/s2 Máximo 11ms Meia onda sinusoidal de 3 vias, Cada 6 vezes Missa 0.5kg Max
