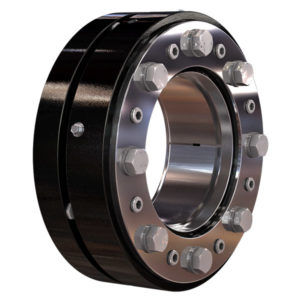

Disco de contração SHS Customized series

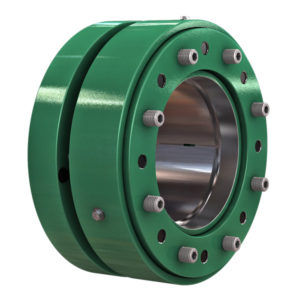

A função principal de um disco de retracção é a ligação segura de um eixo a um cubo por meio de um bloqueio por fricção. Por exemplo, entre um eixo de acionamento e um eixo oco de engrenagem. O disco de contração cria uma conexão sem folga ao pressionar o cubo sobre o eixo. Este tipo de conexão é utilizado principalmente para a transmissão de torque. O disco de aperto fornece apenas as forças necessárias e não transmite por si só quaisquer forças ou binários entre o eixo e o cubo. Não está, portanto, no fluxo de força. A montagem é feita empurrando o disco de aperto no eixo oco e, em seguida, fixando-o por o sistema hidráulico. Usando superfícies cônicas, o diâmetro interno é reduzido e a pressão radial é acumulada. Após a fixação estar completa, o SHS é bloqueado mecanicamente e a pressão hidráulica é liberada. Devido a este procedimento simples, o SHS é adequado para processos de fixação repetitivos, como os que ocorrem em uma bancada de teste. Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre o eixo e o cubo devem estar isentas de gordura, secas e limpas . As superfícies funcionais do disco de encolhimento já estão lubrificadas ex works. As superfícies de contacto entre o disco de retracção e o cubo também devem ser lubrificadas antes da montagem.
