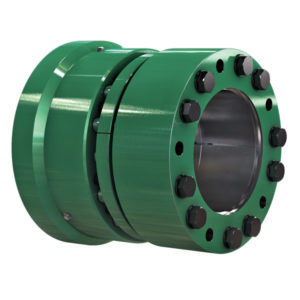

Acoplamento de eixo flexível WHS

com medição de torquesem folgacom luva

A função principal de um acoplamento hidráulico de eixo (WHS) é a conexão segura e sem folga de duas extremidades de eixo por meio de acoplamento por fricção. Por exemplo, entre um eixo de entrada e de saída e principalmente para transmitir o torque. Os acoplamentos do eixo consistem em uma luva de conexão e dois sistemas de fixação externa. Eles não são separáveis como as conexões de flange. Os sistemas de fixação externa criam uma conexão sem folga ao pressionar a luva de conexão nas extremidades do eixo. Eles fornecem apenas as forças necessárias e não transmitem quaisquer forças ou momentos em si. A luva de ligação está no fluxo de força, enquanto que os sistemas de aperto externo não estão. A montagem é feita empurrando a WHS para as extremidades do eixo e depois fixando-a com a ajuda do sistema hidráulico integrado. Usando superfícies cônicas, o diâmetro interno é reduzido e a pressão radial é acumulada. Após a fixação completa, o WHS é bloqueado mecanicamente e a pressão hidráulica é liberada. O WHS é adequado para operações de fixação repetidas. Para um funcionamento perfeito e para alcançar um coeficiente de atrito suficientemente alto, as superfícies de contato nas extremidades do eixo devem estar livres de graxa, secas e limpas. Os nossos acoplamentos do eixo são fornecidos prontos para a instalação. As superfícies funcionais dos sistemas de fixação externa, assim como as roscas e os apoios de cabeça dos parafusos, já estão lubrificados ex works. Para a montagem é necessário um pacote de energia hidráulica adequado. Vantagens do WHS: - altos torques transmissíveis e forças axiais - desenho/adaptação específica da aplicação - fácil montagem e ajuste devido ao ajuste de folga - pressão relativamente baixa (sistema hidráulico fechado)
