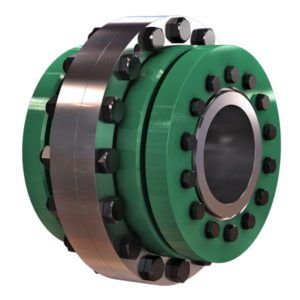

Acoplamento rígido FK series

para eixo de transmissãopara flangecom medição de torque

A função principal do acoplamento de flange rígido é a ligação segura e sem folga de dois eixos através de encaixe por fricção. Por exemplo, entre um eixo de acionamento e um eixo agitador. Os acoplamentos de flange podem ser separados directamente nos flanges. Os discos de contracção utilizados criam uma ligação sem folgas ao pressionar os cubos dos flanges sobre os eixos. Este tipo de conexão é utilizado principalmente para a transmissão do torque. Os discos de retracção apenas fornecem as forças necessárias e não transmitem, eles próprios, quaisquer forças ou binários entre os veios e os cubos dos flanges. Portanto, eles não se engajam no fluxo de força. A montagem é feita empurrando as metades do flange para as extremidades do eixo e, em seguida, fixando o discos de encolher. Em seguida, os flanges são ligados por meio de parafusos. Os engates de flange são fornecidos prontos para a instalação. Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre as extremidades dos eixos e os cubos dos flanges, bem como as superfícies de contacto dos flanges, devem estar isentas de gordura, secas e limpas. As superfícies funcionais dos discos de aperto, roscas e posições da cabeça dos parafusos já estão equipadas com lubrificante ex works. As superfícies de contacto entre os discos de retracção e os cubos dos flanges são oleadas. Instruções detalhadas de montagem estão disponíveis na Internet.
