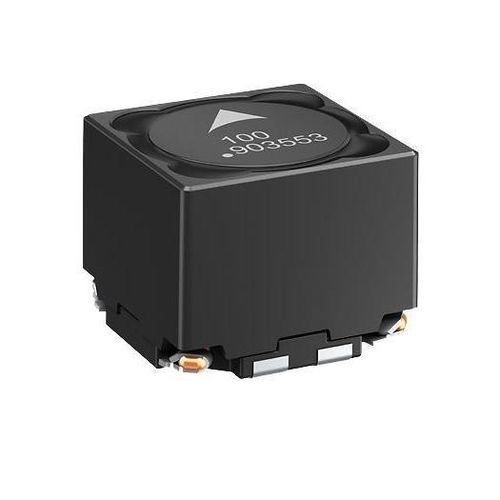

Indutor magnético B82464D6

CCde isolamento elétricode corrente contínua

Introdução
Os indutores acoplados duplos são utilizados em topologias de conversores DC/DC não isolados, como chokes de armazenamento ou transformadores em conversores flyback, e como indutores de modo comum em linhas de alimentação. Estas séries apresentam fatores de acoplamento até 99% e isolamento funcional entre bobinas de até 500 V.

Características principais

• Correntes nominais até 7,05 A
• Corrente de saturação até 16,1 A (dependendo da série)
• Valores de RDC muito baixos até 0,018 Ω
• Fator de acoplamento até 99%
• Isolamento funcional entre bobinas até 500 V
• Temperatura máxima de operação até 150 °C

Construção

• Acoplamento magnético apertado das duas bobinas
• Conexões de bobina soldadas a laser
• Projeto optimizado para robustez mecânica e térmica

Uso flexível

• Aplicação como transformador 1:1
• Dois indutores simples em série ou em paralelo
• Aplicações modo comum ou diferencial em conversores multiphase

Visão geral dos tamanhos de embalagem disponíveis e faixas elétricas
Pacote (mm)

• 12,5 x 12,5 x 10,5
• 12,5 x 12,5 x 8,5
• 10,4 x 10,4 x 6,3
• 7,3 x 7,3 x 4,8

Faixas de indutância (µH) por tamanho

• 3,9 – 47 µH
• 2,0 – 100 µH
• 2,2 – 47 µH
• 2,2 – 47 µH

Faixas de corrente de saturação (A) por tamanho

• 4,7 – 16,1 A
• 2,2 – 15 A
• 1,71 – 6,17 A
• 1,1 – 5,6 A

Perguntas frequentes (seleção)
O que é um indutor acoplado?
Um indutor acoplado contém duas bobinas em um núcleo comum, de modo que L1 e L2 estão magneticamente ligadas; a energia armazenada no núcleo pode ser partilhada entre as bobinas. A eficiência do acoplamento magnético é descrita pelo fator de acoplamento k.

Como se define o coeficiente de acoplamento?
O coeficiente de acoplamento k quantifica a eficiência do acoplamento magnético entre as bobinas e é calculado a partir das indutâncias das bobinas individuais e combinadas (consulte as notas técnicas do fabricante para a fórmula exata).

Quais são as vantagens de usar um indutor acoplado?
Um acoplamento próximo divide a corrente de ripple entre as bobinas, permitindo reduzir a indutância necessária por bobina. Usar um indutor duplo em vez de dois indutores simples pode reduzir o número de componentes e economizar espaço na placa de circuito impresso.

Topologias DC/DC (exemplos de aplicações)
SEPIC
Adequado para aplicações alimentadas por bateria e automotivas onde a saída pode estar acima ou abaixo da entrada; indutores acoplados reduzem a corrente de ripple e as perdas no núcleo.

ZETA
Conversores ZETA fornecem corrente de saída contínua com baixo ripple; não isolados e normalmente implementados com um único controlador buck.

CuK
Topologias CuK produzem saídas invertidas ou reguladas com corrente contínua e baixo ripple; não isoladas da entrada.

Flyback
Usados como choke de armazenamento ou transformador em flyback; podem fornecer isolamento funcional até 500 V. Projetos flyback exigem filtragem EMC adequada devido aos picos de tensão de comutação.

Buck multi-saída
Indutores acoplados permitem saídas auxiliares ou secundárias a partir de um único regulador buck, reduzindo espaço na placa e número de componentes.

Especificações técnicas

• Fator de acoplamento: até 99%
• Tensão de isolamento funcional entre bobinas: até 500 V
• Faixas de indutância: 2,0 µH a 100 µH (dependendo da série)
• Corrente de saturação (típica): até 16,1 A (dependendo da série)
• Correntes nominais (típicas): até 7,05 A
• Resistência DC (RDC): até 0,018 Ω
• Temperatura máxima de operação: até 150 °C
• Opções de projeto: magneticamente blindado, blindado e acoplado
• Características mecânicas: bobinas soldadas a laser, robustez mecânica e térmica
