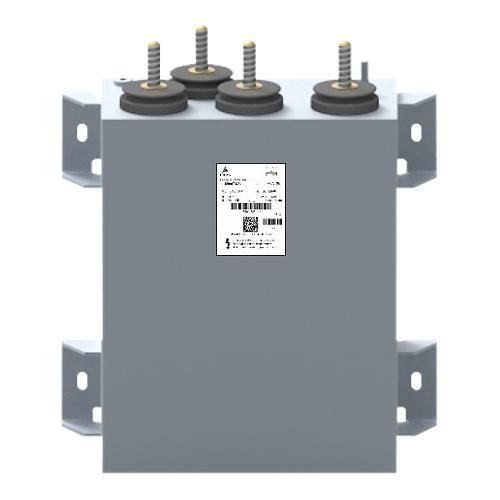

Capacitor em polímero MKK HP

móduloencapsuladoseco

Descrição do produto
Com a crescente importância da qualidade de energia, a TDK foca em soluções de filtragem AC. Estes condensadores modulares estão disponíveis em projetos monofásicos e trifásicos, com várias configurações de terminais e parâmetros elétricos. Projetos personalizados permitem integrações compactas e confiabilidade adequada às restrições do sistema. Quando usados como filtros AC, reduzem distorções harmônicas e controlam potência reativa, melhorando a qualidade de energia e a robustez do sistema.

Características

• Faixa de capacitância: 3 × 200 a 3 × 3000 µF (exemplos); outras faixas disponíveis (ex.: 35–1435 µF para B25615A)
• Tensão nominal: 230 a 690 V AC
• Configurações de terminais disponíveis
• Temperatura de hot-spot até +85 °C
• Encapsulado com resina de poliuretano (tecnologia seca)
• Caixa em aço inoxidável
• Tecnologia de enrolamento plano
• Normas: IEC 61071, IEC 61881-1

Vantagens

• Opções mecânicas e elétricas totalmente personalizáveis para integração
• Soluções de filtragem compactas adequadas para instalações com espaço limitado
• Vida útil prevista até 200 000 horas a +85 °C (hot-spot)
• Compatível com dispositivos de interruptor de pressão
• Projetos adequados a condições ambientais agressivas
• Simulações ANSYS™ disponíveis mediante pedido

Aplicações

• Locomotivas e EMU
• Conversores industriais de média tensão (MV)

Folhas de dados (seleção)
Tipo | Aplicação | Estilo | Fases | Capacitância nominal (µF)
B25615A | Filtragem AC, uso geral | MKK AC | 3 | 35 - 1435
B25610 | Filtragem AC | MKK HP | 3 | 200 - 3000

Especificações técnicas

• Séries/tipos mencionados: MKK HP, MKK AC, B25610, B25615A
• Intervalos de capacitância (exemplos): 35 – 1435 µF (B25615A); 200 – 3000 µF (B25610)
• Tensão nominal (AC): 230 – 690 V AC (intervalo geral); outros valores RMS/pico disponíveis
• Número de fases: variantes modulares trifásicas típicas
• Classificação de temperatura do hot-spot: até +85 °C
• Encapsulamento: resina de poliuretano (tecnologia seca)
• Material da caixa: aço inoxidável
• Enrolamento: enrolamento plano
• Normas relevantes: IEC 61071, IEC 61881-1
• Opções de projeto: projetos mecânicos e elétricos totalmente personalizados para soluções de filtragem compactas
• Vida útil esperada: até 200 000 horas a +85 °C (hot-spot)
• Compatibilidade: dispositivos de interruptor de pressão; projetos para ambientes agressivos
