Divisor de frequência DFD420

de impulsosindustrial

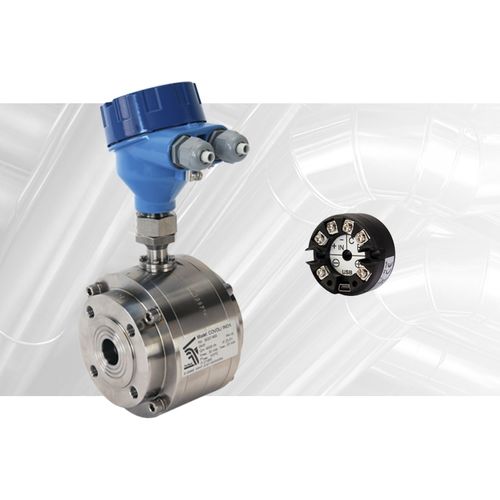

O transmissor de fluxo DFD420 é um conversor de pulso/corrente que se adapta tanto aos medidores de fluxo de pistão oscilante da série Covol da Tecfluid como aos medidores de fluxo de turbina da série TM, bem como a outros transmissores de pulso no mercado. Um conversor de impulsos é um dispositivo electrónico que é utilizado para converter os impulsos recebidos de um sensor noutro tipo de sinal compatível para outros dispositivos tais como controladores de fluxo, no nosso caso o DFD420 converte os impulsos de entrada de um medidor de fluxo em: Pulsos por unidade de volume ou alarme de fluxo configurável saída analógica de 4-20 mA O DFD420 tem duas saídas: saída analógica de 4-20 mA num circuito de 2 fios, que também alimenta o instrumento, e saída optoisolada que fornece pulsos proporcionais aos pulsos de entrada ou alarme configurável. Porquê ter uma saída de corrente? A fim de dar informação de fluxo a um instrumento com entrada de 4-20mA, por exemplo, para enviar informação por cabo em ambientes industriais. Para tal, a frequência dos impulsos de entrada (caudal) é medida e convertida num sinal analógico proporcional ao caudal e aos parâmetros configurados utilizando o software DFD do Winsmeter, de que falaremos mais tarde. A saída de corrente pode ser ligada a qualquer dispositivo que tenha uma entrada de corrente compatível, sendo os valores 4 e 20 mA programáveis. Porquê ter uma saída de pulso? A fim de dar informações sobre a quantidade de líquido que passa através do fluxómetro, ou seja, o volume. Para isso, o conversor DFD420 conta o número de pulsos na sua entrada e divide-os pelo factor de divisão programado pelo utilizador. Assim, eles tornam-se uma quantidade confortável para quantificar o volume (por exemplo 1 pulso/litro).
