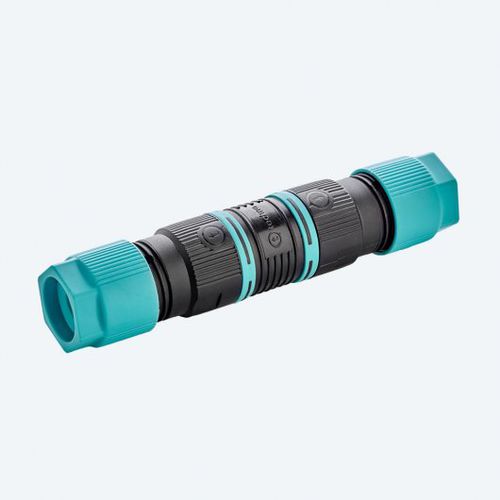

Conector de dados THB.391.R4E.L

de parafusode potênciaCA/CC

Tipo de instalação Conector comum (reutilizável/acessível) Configuração do produto Conector em linha Cor Preto/Verde (Componentes de plástico) - Techno green (Componentes de borracha) Dimensões totais (mm) Ø 23,0 x 117,0 DADOS ELÉCTRICOS N.º de cabos ligados 2 Diagrama de cablagem do circuito Potência/Sinal Classificação actual (AC/DC) 17.5A Classificação de voltagem (AC/DC) 450V AC N.º Postes 4 Marcação 1-2-3-E Terminações Parafuso Terminações Rosca / Torque de aperto M3 - máximo. 0.8 Nm DADOS DE LIGAÇÃO Secção transversal condutora multi-camada sem virola MIN (mm²) 0.50 Secção transversal condutora multi-camada sem virola MAX (mm²) 4.00 Secção transversal condutora sólida MIN (mm²) 0.50 Secção transversal condutora sólida MAX (mm²) 4.00 Comprimento de decapagem do condutor (mm) 25.00 Comprimento da bainha do cabo (mm) 6.00 Tipos de cabos recomendados recentemente H05xxx/H07xxx Diâmetro do cabo MIN (mm) 7.00 Diâmetro do cabo MAX (mm) 13.50 Torque de aperto do conector do bucim-cabo 2.0 Nm Torque de aperto do glândula de cabo de porca 2.5 Nm
