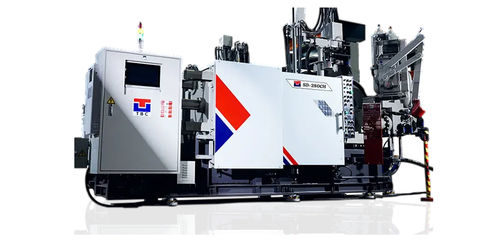

Coquilhadeira de alta pressão CH series

de câmara frigorificapara alumínio

Visão geral
A série CH é uma máquina inteligente de fundição sob pressão de alumínio em câmara fria. Adota um sistema de economia de energia importado e válvula proporcional para controle em baixa velocidade, proporcionando injeção multivelocidade mais precisa que os sistemas tradicionais. Adequada para peças herméticas ao ar.

Características da série CH

• Injeção de alta velocidade até 8 m/s e aceleração até 80G.
• Gestão completa de dados: visualização da força de travamento do molde, interface de temperatura do forno, alarme de temperatura do óleo, deteção de defeitos e outros sistemas. Armazenamento de 500 conjuntos de parâmetros de molde.
• Equipamentos auxiliares avançados: concha automática com braço oscilante e pulverizador servo para aumentar eficiência e qualidade.
• Funções avançadas de gestão de dados com possível expansão para 1.000 conjuntos de parâmetros no controlo eletrónico.

Injeção série CH

• Sistema hidráulico duplo e acumulador de intensificação independente: acumulador separado para intensificação evita influência de pressão durante injeções em alta velocidade. Pressão de intensificação regulável independentemente. Adequado para máquinas ≥500 ton.
• Sistema de injeção meter-in: circuito hidráulico projetado para aceleração de 80G e até 8 m/s. Utiliza válvulas solenoides proporcionais alemãs para controlo preciso multi-fase em baixa velocidade e redução de porosidade das peças. Padrão nos modelos TBC CH.

Controlo elétrico CH

• Interface para sistema de vácuo.
• Parâmetros de injeção guardados até 300 conjuntos (controlo eletrónico pode estender o armazenamento até 1.000 conjuntos).
• Interface para pino de aperto.
• Ecrã tátil de 15 polegadas para configuração do operador; funções de dados de injeção atualizadas.
• Visualização digital da força de travamento integrada com os dados de injeção.
• Funções eletrónicas avançadas: deteção de defeitos, atualização de dados de injeção, armazenamento alargado de parâmetros de molde (até 1.000 conjuntos).
• Configuração de peças abandonadas (disparos de aquecimento): executa disparos em baixa velocidade após paragens prolongadas para evitar peças defeituosas por moldes frios.

Estrutura mecânica & Opções

• Dispositivo de filtro de óleo hidráulico.
• Sistema de recolha de dados remoto para monitorização via telemóvel ou portátil.
• Sistema de poupança de energia com bomba Eckerle alemã e novo sistema de controlo; redução do consumo de cerca de 30% para máquinas >500 ton.
• Placa de reforço de placa móvel para prevenir deformação da placa e facilitar substituição.
• Sistema de troca rápida de molde com grampo hidráulico especial; integrado no controlo eletrónico TBC.
• Porta de segurança automática controlada por inversor de frequência; abertura/fecho automático sincronizado; instalável no lado do operador e no lado não-operador.
• Opção de aumentar o número de núcleos conforme o modelo de tonelagem.

Destaques visuais / auxiliares

• Vários layouts mecânicos disponíveis: tipo C, tipo Standard, tipo Link.
• Auxiliares: concha automática (cálculo do volume de metal fundido), pulverizador automático, extrator automático, placa de reforço móvel, acumulador tipo pistão, pulverização lateral de placa fixa, porta de segurança automática de cobertura total e sistema de troca rápida de molde.

Especificação mecânica (tabela multi-modelo selecionada)
Item | Unidades | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Força de travamento do molde | kN | 2800 | 4200 | 5800 | 7300 | 9000
Dimensões das platinas (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Espaço entre colunas | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Diâmetro das colunas | mm | 110 | 125 | 150 | 160 | 190
Curso do molde | mm | 380 | 420 | 560 | 660 | 760
Espessura do molde | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Eletroválvula para núcleo | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Saída hidráulica | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Força de injeção | kN | 265 | 354 | 506 | 550 | 653
Curso do êmbolo | mm | 370 | 425 | 580 | 670 | 750
Projeção ponta do êmbolo | mm | 150 | 165 | 250 | 300 | 350
Posição da porta de injeção | mm | -125 | -150 | -175 | -175 | -250 ou -275
Velocidade de tiro a seco | m/s | 6 | 6 | 6 | 6 | 6 (variantes: 6|7|8 disponíveis por modelo)
Diâmetro ponta do êmbolo | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Pressão máxima de fundição | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Área de molde | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Peso real do tiro (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Força de ejeção | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Curso de ejeção | mm | 80 | 100 | 110 | 125 | 125
Motor hidráulico | kW | 18.5 | 22.5 | 37 | 37 | 45
Quantidade de fluido hidráulico | L | 370 | 480 | 700 | 800 | 860
Vazão de água de arrefecimento (óleo) | L/min | 25 | 25 | 80 | 80 | 150-180
Vazão de água de arrefecimento (molde) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Peso da máquina | ton | 9.4 | 12.8 | 23 | 30 | 50
Dimensões da máquina | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controlador / Platina / Núcleo / Injeção / Hidráulica & Arrefecimento / Segurança / Outros (visão geral opções)

• Controlador: ecrã tátil a cores (standard), visualização de alarmes, definição de parâmetros de injeção, visualização de dados de injeção e curva, visualização velocidade & pressão de injeção, sensor magnético sem contacto, válvula de injeção motoriza, gestão condições de fundição.
• Platina: definição tempo de ciclo, lubrificação abertura molde, definição curso de ejeção a partir do ecrã, ajuste platina móvel, lubrificação automática das articulações, puxador automático de barras (opcional conforme modelo).
• Núcleo: núcleos móveis 1 & 2 standard em alguns modelos; núcleo fixo 3 disponível em modelos maiores; temporização de movimento e pressão do núcleo selecionáveis durante injeção.
• Hidráulica & arrefecimento: sensores temperatura e nível do óleo hidráulico standard; filtro de óleo hidráulico, dispositivo de libertação automática de pressão e cooler melhorado disponíveis conforme modelo.
• Segurança: porta de segurança manual standard; porta de segurança automática completa, vedação lado não-operador, paragem de emergência disponíveis em opção.
• Auxiliares: concha automática com cálculo de volume de metal fundido, pulverizador automático com ajuste de altura e movimento vertical, extrator automático com ajuste de altura do molde, modos de produção automática rápida.

Características técnicas / especificações

• Nome da série: CH Series (Máquina de fundição sob pressão de alumínio a câmara fria).
• Capacidade de injeção de alta velocidade: até 8 m/s; aceleração até 80G.
• Sistema de injeção: Meter-in com válvulas solenoides proporcionais alemãs; sistema hidráulico duplo com acumulador de intensificação independente em modelos maiores.
• Controlo: ecrã tátil de 15 polegadas, visualização digital da força de travamento, armazenamento de parâmetros de molde (300–1.000 conjuntos conforme nível de função), deteção de defeitos e configuração de peças abandonadas.
• Poupança de energia: opção bomba Eckerle alemã e controlo de poupança para reduzir consumo (~30% para >500 ton).
• Modelos disponíveis & força nominal de travamento: SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Peso representativo das máquinas: desde ~9.4 ton (SD-280 CH) até 50 ton (SD-900 CH).
