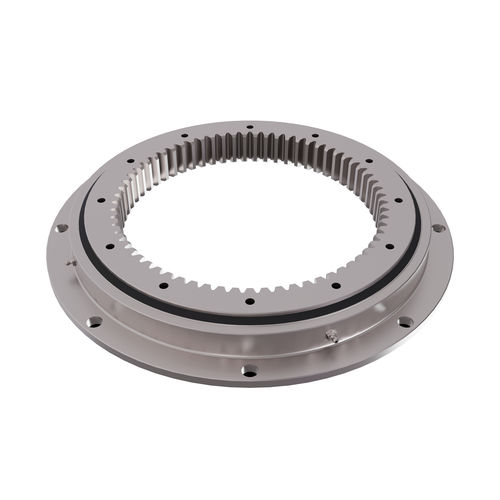

Rolamento de giro dentado interno

de esferasde rolos cruzadosde uma única fileira

Anel giratório de dentes internos versão leve A coroa de orientação versão leve é a versão mais comum e utilizada no mercado, para aplicações simples com cargas médias/baixas; é amplamente utilizada em máquinas alimentares, máquinas de embalagem e máquinas ambientais. Anel giratório de dentes internos com uma fila de esferas A Tecma Drive desenvolve e fornece anéis giratórios com esferas de quatro pontos de contacto na versão de uma fila de esferas composta por dois anéis giratórios com pista temperada por indução, numa estrutura compacta e leve, que passará por esferas de aço e espaçadores de poliamida ou metal na pista circular em quatro pontos. Esta versão de anel giratório pode suportar forças axiais e radiais, e momento de inclinação ao mesmo tempo, eles são geralmente predestinados em aplicações como conversores rotativos, manipuladores de soldadura, guindastes pequenos e médios, escavadoras e outros tipos de máquinas de construção. Anel giratório de dentes internos com dupla fileira de esferas As coroa de giro com dupla fileira de esferas são montadas em duas fileiras de esferas de aço superiores e inferiores com diâmetros diferentes, de acordo com as condições de aplicação e as cargas solicitadas. Este tipo de montagem aberta é muito conveniente, uma vez que os ângulos de arco das pistas dos anéis superior e inferior são de 90°, o que permite suportar grandes forças axiais e momentos de inclinação; quando a força radial é superior a 0,1 vezes a força axial, recomenda-se a conceção específica da pista. Caso contrário, as cargas axiais e radiais da série de anéis giratórios são relativamente grandes e de estrutura sólida, tornando-a especialmente adequada para gruas de torre média, gruas montadas em camiões, máquinas de carga e descarga, etc.
