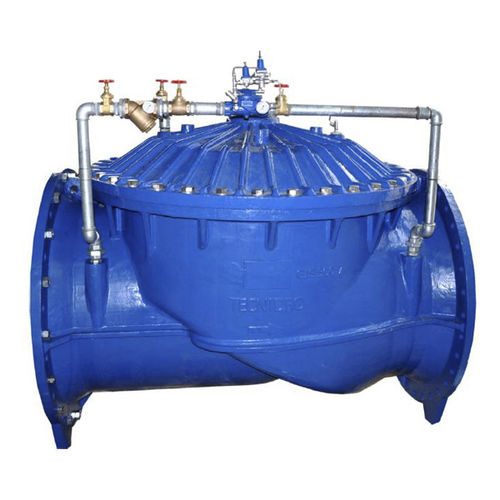

Válvula de diafragma
hidráulicade controlede inertização

válvula de diafragma
válvula de diafragma
válvula de diafragma
válvula de diafragma
válvula de diafragma
Guardar nos favoritos
Comparar


Características

Tipo
de diafragma
Acionamento
hidráulica
Função
de controle, de inertização, de regulação
Fluido
para água
Corpo
flangeada, em ferro fundido
Aplicações
industrial, para a indústria alimentícia
Outras funções
de redução, de arranque progressivo, para aplicações de enchimento
Outras características
ISO, ANSI, convencional, DIN, automática, de alto fluxo
DN

MÍN: 700 mm
(27,559 in)

MÁX: 1.400 mm
(55,118 in)

800 mm, 900 mm, 1.000 mm, 1.400 mm
(31,496 in, 35,433 in, 39,37 in, 55,118 in)

Pressão

MÍN: 1 bar
(14,5 psi)

MÁX: 25 bar
(362,6 psi)

Fluxo

MÍN: 3.900 m³/h
(137.727,2 ft³/h)

MÁX: 23.200 m³/h
(819.300,27 ft³/h)

Descrição

A válvula deve ser feita com corpo de globo de secção altamente hidrodinâmica, sem bolsas de estagnação (tipo cónico, de baixa perda de pressão), o corpo e tampa da válvula principal devem ser feitos em ferro fundido dúctil padrão GJS500-7 e o corpo e tampa da válvula devem ser protegidos por pintura em pó de resina poliéster de 200° C com 150 mícrons de espessura mínima garantida. O assento do selo, a haste e a mola de retorno devem ser feitos em aço inoxidável para melhor resistência à cavitação, e o disco de vedação do êmbolo deve ser inteiramente guiado e indipendente do assento do selo. A válvula deve ser feita com uma passagem livre aberta superior a 80% do diâmetro nominal e não deve ser interposta no trajecto de escoamento nem na grelha. A válvula deve ser equipada com disco de sede amovível em aço inoxidável; em vez disso, deve ser possível inserir um êmbolo opcional V-PORT, sem modificação da válvula, a fim de dissipar a alta pressão. A válvula deve ser feita com uma mola colocada na câmara de comando. A mola não deve estar em contacto directo com o fluxo principal. A válvula deve ser equipada com um indicador de posição. O diafragma deve ser feito em Buna-N reforçado de nylon, a pedido, com diafragma Viton para uso petroquímico, e o disco de vedação deve ser feito em Vulcolan, ou Viton, a pedido. Para facilitar a manutenção, deve ser possível ter acesso às partes internas sem remover a válvula da tubagem e intervir no circuito piloto, mesmo com a válvula em funcionamento.

---
