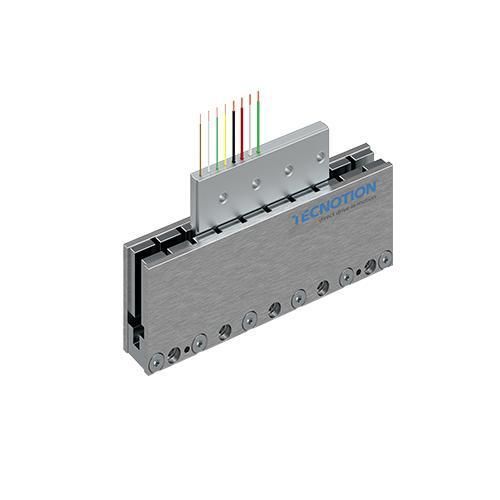

Motor linear CA UMV-G2 seriestrifásicosíncronosem ferro
Guardar nos favoritos
Comparar
Características
- CA/CC
- trifásico, CA
- Tipo
- síncrono, sem ferro
- Tensão
- 320 V, 24 V, 48 V, 80 V, 220 V, 12 V, 100 V, 60 V, 0-60 V, 28 V, 200 V, 4,5 V, 5 V, 3 V, 72 V
- Construção
- com acionamento direto, plano, em U
- Grau de proteção
- livre de manutenção
- Performance
- de alto desempenho, de alta precisão
- Outras características
- modular, de alta precisão, compatível com vácuo
- Velocidade
MÍN: 0 m/s
(0 ft/s)MÁX: 18,5 m/s
(60,7 ft/s)- Força
MÍN: 0 N
MÁX: 87 N
- Potência
MÍN: 0 W
(0 hp)MÁX: 1.609,5 W
(2,19 hp)- Curso
MÍN: 0 mm
(0 in)MÁX: 10.000 mm
(393,701 in)
Descrição
Visão geral
A série UMV – G2 inclui unidades de bobina para motores lineares sem núcleo compatíveis com vácuo, concebidas para elevada precisão e repetibilidade de posicionamento em aplicações de baixa carga e espaços de instalação reduzidos. O comprimento reduzido da bobina facilita a integração em posicionadores tipo pórtico e outros sistemas leves e de alta dinâmica. A Tecnotion fornece unidades de bobina e juntas magnéticas correspondentes para integração do sistema.
Principais características
Força
Componentes mecânicos
Aplicações
Vídeo
Vídeo do produto disponível que apresenta os motores a vácuo Generation 2 da Tecnotion e demonstra casos de uso e desempenho em ambientes de vácuo.
Recursos disponíveis (listados na página do produto)
Especificações técnicas
A série UMV – G2 inclui unidades de bobina para motores lineares sem núcleo compatíveis com vácuo, concebidas para elevada precisão e repetibilidade de posicionamento em aplicações de baixa carga e espaços de instalação reduzidos. O comprimento reduzido da bobina facilita a integração em posicionadores tipo pórtico e outros sistemas leves e de alta dinâmica. A Tecnotion fornece unidades de bobina e juntas magnéticas correspondentes para integração do sistema.
Principais características
- Alta precisão de posicionamento e repetibilidade
- Projetadas para ambientes de vácuo (motores geração 2)
- Comprimentos de bobina mais curtos da série vacuum, otimizados para baixas cargas e espaços confinados
- Adequadas para aplicações leves e de alta dinâmica
Força
- Força de pico: 100 – 401 N
- Força contínua: 22 – 87 N
Componentes mecânicos
- Unidades de bobina: UMV3, UMV6 G2, UMV12 G2
- Juntas magnéticas: opções de 150 mm e 390 mm
Aplicações
- Posicionamento em pórtico
- Equipamentos para semicondutores
- Máquinas‑ferramenta e usinagem de precisão
- Robótica e automação
- Manuseio de ecrãs e painéis
- Impressão e corte digital
- Ciências da vida e outras aplicações de precisão em vácuo/sala limpa
Vídeo
Vídeo do produto disponível que apresenta os motores a vácuo Generation 2 da Tecnotion e demonstra casos de uso e desempenho em ambientes de vácuo.
Recursos disponíveis (listados na página do produto)
- Vacuum G2 manual
- Vacuum motor Generation 2 brochure
- Webinar: Ironless motor solutions for semiconductor applications
- Webinar: Linear motor solutions for the strictest vacuum requirements
- UMV Vacuum G2 series - CAD file
- UMV-G2 spec sheet
Especificações técnicas
- Nome da série: UMV – G2
- Intervalo de força de pico: 100 – 401 N
- Intervalo de força contínua: 22 – 87 N
- Unidades de bobina disponíveis: UMV3, UMV6 G2, UMV12 G2
- Comprimentos de juntas magnéticas: 150 mm e 390 mm
- Otimizado para ambientes de vácuo (Generation 2)
- Comprimento de bobina muito reduzido para baixas cargas e espaços de instalação confinados
