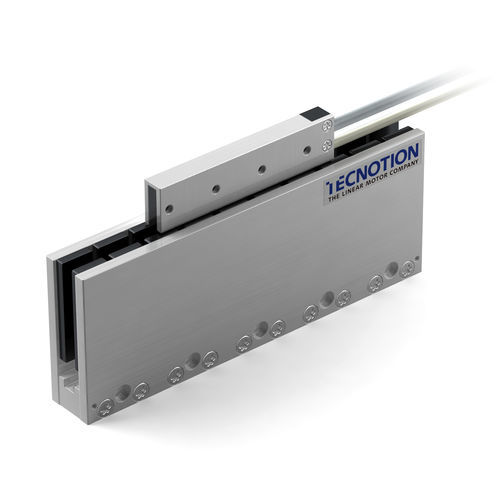

Motor linear CA UL seriestrifásicosíncronosem ferro
Guardar nos favoritos
Comparar
Características
- CA/CC
- trifásico, CA
- Tipo
- síncrono, sem ferro
- Tensão
- 48 V, 24 V, 220 V, 12 V, 320 V, 60 V, 4,5 V, 0-60 V, 28 V, 200 V, 5 V, 72 V, 80 V, 100 V
- Construção
- com acionamento direto, plano, em U
- Grau de proteção
- livre de manutenção
- Performance
- de alto desempenho, de alta precisão
- Outras características
- modular, de alta precisão, baixo cogging
- Velocidade
MÁX: 12 m/s
(39,37 ft/s)MÍN: 0 m/s
(0 ft/s)- Força
MÁX: 350 N
MÍN: 0 N
- Potência
MÁX: 4.200 W
(5,71 hp)MÍN: 0 W
(0 hp)- Curso
MÁX: 10.000 mm
(393,701 in)MÍN: 0 mm
(0 in)
Descrição
Visão geral
A série UL de motores lineares sem núcleo oferece alta velocidade e precisão de posicionamento para aplicações industriais de precisão. Disponíveis em múltiplas configurações de unidades de bobina e jugos magnéticos, os motores UL minimizam o cogging e a atração magnética, sendo adequados para semicondutores, displays e outros sistemas de movimento de alta precisão.
Propriedades principais
Força
Aplicações
Recursos disponíveis (documentos e ficheiros relacionados com a série UL)
Características / especificações técnicas
A série UL de motores lineares sem núcleo oferece alta velocidade e precisão de posicionamento para aplicações industriais de precisão. Disponíveis em múltiplas configurações de unidades de bobina e jugos magnéticos, os motores UL minimizam o cogging e a atração magnética, sendo adequados para semicondutores, displays e outros sistemas de movimento de alta precisão.
Propriedades principais
- Alta velocidade e resposta dinâmica rápida
- Alta precisão de posicionamento
- Zero cogging (sem ponto duro)
- Atração magnética mínima
- Múltiplas opções de unidades de bobina e jugos magnéticos para ajustar força e curso
Força
- Força de pico: 240 – 1200 N
- Força contínua: 70 – 350 N
- Unidades de bobina: UL3, UL6, UL9, UL12, UL15
- Jugos magnéticos: UL126, UL168, UL210, UL546
Aplicações
- Fabricação de semicondutores
- Manuseio de displays e painéis planos
- Instrumentos científicos e aeroespacial
- Ferramentaria e sistemas CNC
- Corte digital e impressão
- Robótica e automação
- Equipamentos para ciências da vida
- Trabalhos em madeira e processamento de materiais
- Sistemas de palco e soluções de movimento integradas
- Aplicações a vácuo e salas limpas
Recursos disponíveis (documentos e ficheiros relacionados com a série UL)
- Brochura motores sem núcleo (brochure)
- Comparação de motores lineares e outros sistemas de acionamento (webinar)
- Manual de motores lineares sem núcleo (manual)
- Série UL – Folha de especificações (spec sheet)
- Série UL – Ficheiro CAD (CAD file)
- Módulo Hall digital UL – Ficheiro CAD (CAD file)
Características / especificações técnicas
- Família de produtos: série UL (motores lineares sem núcleo)
- Intervalo de força de pico: 240 N a 1200 N
- Intervalo de força contínua: 70 N a 350 N
- Opções de unidades de bobina: UL3, UL6, UL9, UL12, UL15
- Opções de jugos magnéticos: UL126, UL168, UL210, UL546
- Principais vantagens: alta velocidade, alta precisão de posicionamento, zero cogging, mínima atração magnética
- Indústrias-alvo típicas: semicondutores, displays, ferramentaria, robótica, impressão, ciências da vida, aeroespacial, aplicações a vácuo
