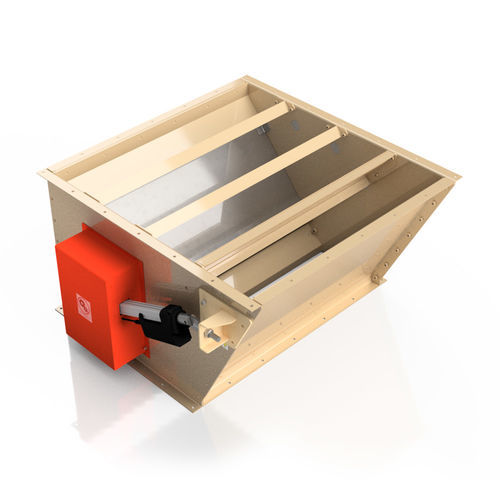

Válvula de distribuição para transporte pneumático

para material a granelpara materiais secos em granelde 3 vias

Descrição
As válvulas desviadoras Tec.s.i.m. são sistemas para desvio do fluxo de produtos a granel e granulados, com uma entrada e uma saída de duas ou três vias. Projetadas para integração em linhas de transporte pneumático e sistemas de manuseio de materiais.

Construção
As válvulas são constituídas por um robusto corpo em chapa e internamente possuem uma ou duas aletas móveis em aço AISI 304, com junta lateral em VULKOLAN para garantir estanqueidade.

Configurações e dimensões
Disponíveis em execução simétrica, assimétrica e três vias, com secções de 200 a 500 mm, com acionamento eletropneumático.

Controlo e acionamento
Todas as válvulas são equipadas com sensores indutivos posicionados acima da carcaça, alojados em suportes para sensores em policarbonato para controlo da posição da aleta. O cinematismo da aleta é assegurado por 2 suportes flangeados SKF e um conjunto de acionamento FESTO.

Conformidade

• Diretiva Máquinas 2006/42/CE
• Diretiva Compatibilidade Electromagnética 2004/108/CEE
• Diretiva ATEX 2014/34/UE (para atmosferas potencialmente explosivas)

Notas
O desenho técnico refere-se ao modelo standard. Cada produto pode ser customizado em fase de produção conforme as necessidades.

Características / especificações técnicas

• Corpo: construção robusta em chapa
• Aletas móveis: 1 ou 2, aço AISI 304
• Vedação lateral: VULKOLAN
• Secções disponíveis: 200 ÷ 500 mm
• Execuções: simétrica, assimétrica, três vias
• Acionamento: eletropneumático (conjunto de acionamento FESTO)
• Controlo de posição: sensores indutivos em suportes de policarbonato
• Cinemática: 2 suportes flangeados SKF
• Personalizações: configuráveis em produção
