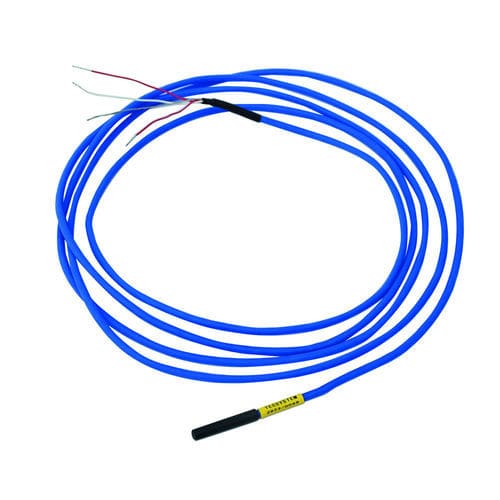

Sensor de temperatura RTD PTSW

Pt100de 3 fiosfios desencapados

Descrição
Sensor Pt100 concebido para detectar a temperatura dos enrolamentos de transformadores MT‑BT. Elemento RTD com cabo de extensão blindado, adequado para medições em aplicações de transformadores.

Características principais

• Sensor Pt100 (RTD) Classe B
• Cabo de extensão 3 condutores blindado
• Comprimento padrão 2,5 m (outros comprimentos a pedido)
• Grau de proteção: IP67

Dados técnicos

• Temperatura de funcionamento: -40°C a +200°C
• Rigidez dielétrica: 5 kV CA por 60 s

Elemento sensível

• Tipo: RTD Pt100 (100 Ω a 0°C)
• Coeficiente Alfa: 0,385 Ω/°C
• Calibração: IEC 60751
• Precisão: Classe B

Cabo

• Condutores flexíveis em cobre estanhado 3 x 0,20 mm²
• Isolamento primário: FEP
• Blindagem: fita de alumínio
• Isolamento secundário: borracha de silicone azul
• Código de cores:
  • 2 condutores vermelhos
  • 1 condutor branco
• Comprimento padrão do cabo: 2,5 m (comprimentos personalizados disponíveis)

Ensaios e inspeções

• Ensaio de rigidez dielétrica: 5 kV CA por 60 s

Especificações técnicas

• Modelo: PTSW
• Tipo de sensor: Pt100 (RTD)
• Faixa de temperatura de funcionamento: -40°C a +200°C
• Classe de precisão: Classe B (IEC 60751)
• Coeficiente Alfa: 0,385 Ω/°C
• Grau de proteção: IP67
• Cabo: 3 condutores blindados, cobre estanhado 3 x 0,20 mm²
• Isolamento primário: FEP
• Isolamento secundário: borracha de silicone azul
• Blindagem: fita de alumínio
• Comprimento padrão do cabo: 2,5 m
• Ensaio dielétrico: 5 kV CA por 60 s
• Código do produto na página: 1SN0409
