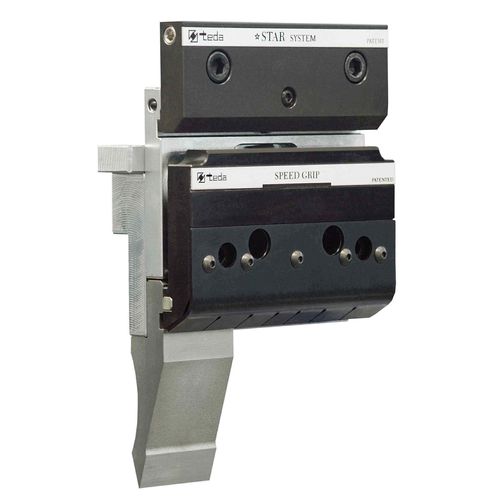

Sistema de aperto manual 13131ST

pneumáticopara usinagem em prensas dobradeirasautomático

Com o STAR SYSTEM, os módulos intermédios que bloqueiam as ferramentas estão totalmente livres das ligações necessárias para a transmissão de ar comprimido: no interior da abraçadeira STAR, um sistema específico permite a passagem de ar comprimido apenas quando a abraçadeira "reconhece" um módulo automático adequado. No caso de o suporte STAR ter de bloquear qualquer outro elemento (ferramenta especial, intermediário manual, etc...) não há emissão de ar e o suporte comporta-se como um suporte manual normal. Inserção e extracção frontal da ferramenta. Características técnicas FERRAMENTAS SUPERIORES Sistema automático de fixação pneumática das ferramentas superiores FLEXIBILIDADE Suporte superior 13401-A-ST "STAR SYSTEM" (patente TEDA) sistema de conexão de energia essencial para o funcionamento do sistema permite remover completamente uma ou mais unidades em qualquer posição da máquina, garantindo total flexibilidade de ferramentas. CARREGAMENTO FRONTAL Introdução / extracção FRONTAL da ferramenta de tipo europeu standard e retorno automático na paragem. CARACTERÍSTICAS TÉCNICAS Altura da unidade = 100mm. Eixo de dobragem = 7mm. Também disponível para eixo de 20mm. ENERGIA Ligação de energia através do sistema patenteado "STAR SYSTEM". SEM PRESENÇA DE TUBOS na zona de trabalho e livre remoção dos módulos imediatamente em qualquer posição. DUPLA ORIENTAÇÃO Possibilidade de colocação de ferramentas na parte de trás das unidades de fixação através de um suporte mod. 11008 (fixação manual) não incluído no fornecimento
