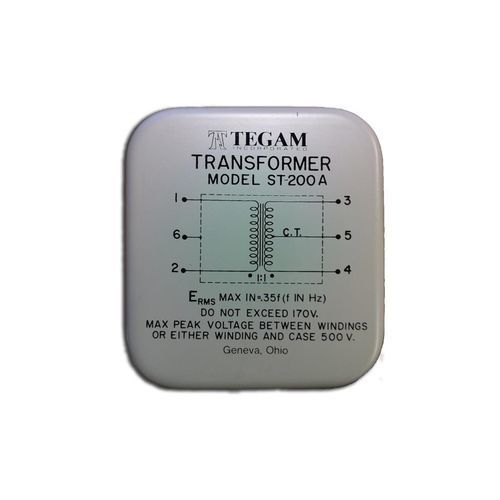

Transformador de isolamento ST-200A

de mediçãoseco

Os transformadores ST da TEGAM foram concebidos para satisfazer os requisitos de uma grande variedade de circuitos de ponte, isolamento e aplicações de calibração. As unidades ST podem ser utilizadas para fornecer uma saída equilibrada a partir de uma fonte desequilibrada. Estes transformadores podem ser combinados com transformadores de rácio TEGAM em circuitos de ponte, para isolar o indicador nulo. O ST-200A apresenta uma relação 1:1 muito precisa para aplicações de isolamento ou de inversão de fase. As unidades também são utilizadas com os transformadores de relação TEGAM para proporcionar uma mudança de fase de 180 graus para a entrada ou saída do instrumento em determinadas aplicações de ponte. O ST-200A também tem um secundário com derivação central. Especificações técnicas -Transformador para fins especiais relação de Voltas de -1:1 -Terminação de borne de ligação -Faixa de frequência 50-10.000 Hz -Teste de isolamento 500-V -Precisão da relação de circuito aberto a 400 Hz .005% -Impedância de entrada (com circuito aberto secundário) a 400 Hz, superior a 250.000 ohms -Secundário com ponta central -NSN: 5959-00-715-8591 -Fabricado nos EUA
