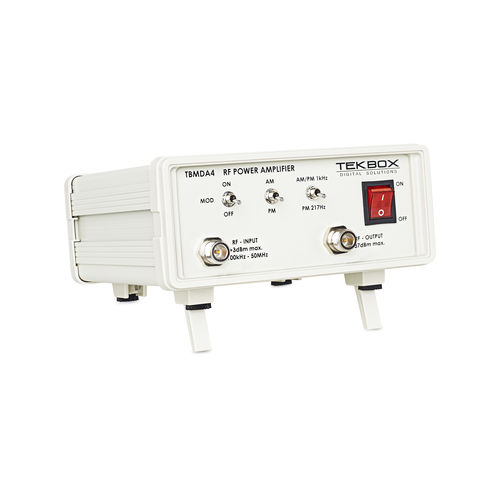

Amplificador de sinal TBMDA4

de potênciade banda larga

O amplificador de potência de banda larga modulada TBMDA4B foi concebido para criar uma fonte de sinal barata para testes de imunidade de blocos e produtos electrónicos. Foi concebido para ser acionado pela saída do gerador de rastreio dos analisadores de espetro. Com uma gama de potência de entrada de -20 dBm...-10 dBm, pode aumentar a potência de saída de um gerador de rastreio até 5W. Com uma gama de frequências de 100 kHz a 75 MHz, é um complemento ideal para o TBMDA3, que abrange 10 MHz a 1 GHz. O TBMDA4B é ideal para acionar as sondas de campo próximo Tekbox a fim de encontrar o ponto sensível de um circuito eletrónico ou para criar campos eléctricos até 550 V/m ao acionar a célula TEM Tekbox TBTC0, 300 V/m ao acionar a TBTC1, 150 V/m ao acionar a TBTC2 ou 100 V/m ao acionar a TBTC3. Os sinais de teste para o teste de imunidade podem ser modulados em CW, AM ou PM. Consequentemente, o TBMDA4B fornece capacidade de modulação incorporada para gerar sinais AM ou PM de 1 kHz. No modo PM, o TBMDA4B também pode gerar um sinal de 217 Hz com um ciclo de funcionamento de 12,5% para simular o ruído TDMA dos telemóveis. CARACTERÍSTICAS Amplificador CW (modulação desligada) 1 kHz, 80% de modulação AM 1 kHz, modulação de impulsos com ciclo de trabalho de 50% 217 Hz, modulação de impulsos com ciclo de funcionamento de 12,5% APLICAÇÃO amplificador de potência de uso geral fonte de sinal para testes de imunidade, accionando sondas de campo próximo fonte de sinal para testes de imunidade, acionamento de células TEM
