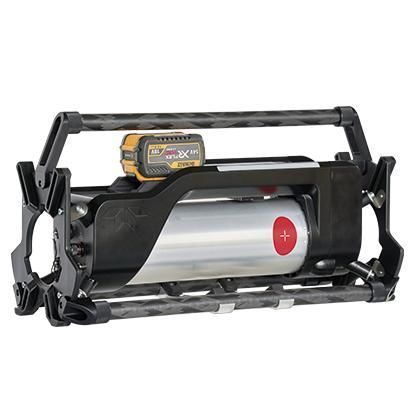

Gerador de raios X direcional CP200B

com bateriaportátil

Visão geral do produto
Gerador portátil de raios X a bateria para ensaios não destrutivos (END) industriais. O CP200B fornece saída de 45–200 kV, pequeno ponto focal e modo de potência constante para fluxos de trabalho de radiografia digital em campo.

Leveza e desempenho
Peso de 15,1 kg com anéis de proteção (12,5 kg sem), o CP200B opera de 45–200 kV com corrente de tubo de 0,2–1,5 mA e potência máxima no ânodo de 300 W. Alimentado por Dewalt Battery 54V, com ciclo de trabalho de 100% a 30 °C e ponto focal óptico de 0,8 mm.

Projetado para inspeção fácil
Inclui reservatório rotativo para ângulos ótimos, interface intuitiva, conectividade sem fio e com fio, alças ergonômicas reforçadas e anéis em V para estabilidade em tubos. Grau de proteção IP65 (bateria excluída) e ampla faixa de temperatura de operação.

Aplicações

• Petróleo e gás
• Aeroespacial
• Inspeção de soldas
• Têxteis, obras de arte e conservação

Tabela técnica
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Acessórios

• Tripé
• Bateria extra
• Gatilho
• Fonte de alimentação externa
• Compatível com Sherlock NDT

Especificações técnicas

• Modelo: CP200B
• Tensão de saída: 45 a 200 kV
• Faixa de corrente do tubo: 0,2 a 1,5 mA
• Corrente do tubo em plena potência: 1,5 mA
• Potência máxima no ânodo: 300 W
• Modo de potência constante: Sim
• Ciclo de trabalho (a 30°C): 100%
• Penetração em aço: 33 mm (1,3 in)
• Peso sem anéis: 12,5 kg (27,5 lbs)
• Peso com anéis: 15,1 kg (33,9 lbs)
• Dimensões gerais: 672 x 267 x 337 mm (26,4 x 10,5 x 13,3 in)
• Taxa de fuga a 1 m (potência máxima): < 2 mSv/h
• Ponto focal óptico (EN 12543): 0,8 mm (0,03 in)
• Ângulo útil máximo: 40 x 60°
• Filtragem inerente: 0,8 mm Cu / equiv. 3,5 mm Al
• Nível de proteção: IP65 (bateria excluída)
• Temperatura de operação: -30 a +60 °C (-22 a +140 °F)
• Temperatura de armazenamento: -40 a +80 °C (-40 a +176 °F)
• Anéis de proteção: 2
• Alimentação: Dewalt Battery 54V
• Ponto focal: 0,8 mm
