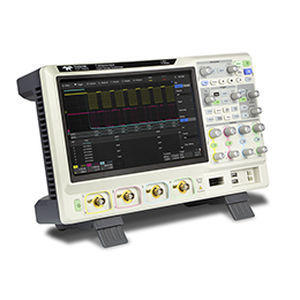

Osciloscópio analógico T3DSO3000 series

de bancada4 viasde alta definição

Os novos osciloscópios T3DSO3000 da Teledyne Test Tools apresentam modelos de quatro canais com opções de largura de banda analógica de 200 MHz a 1 GHz. Cada modelo oferece uma taxa de amostragem máxima de 5 GSa/s e uma profundidade de memória máxima de 250 Mpts no modo de meio canal. Todos os modelos incorporam dois ADCs de 5 GSa/s e dois módulos de memória de 250 Mpts. Quando todos os canais estão activados, cada canal tem uma taxa de amostragem de 2,5 GSa/s e um comprimento de registo padrão de 125 Mpts. Quando apenas um único canal por ADC está ativo, a taxa de amostragem máxima é de 5 GSa/s e o comprimento máximo de registo é de 250 Mpts. Para facilitar a utilização, as funções mais utilizadas podem ser acedidas através do design do painel frontal de fácil utilização. Características principais -Larguras de banda de 200 MHz, 350 MHz, 500 MHz e 1 GHz. -Taxas de amostragem até 5 GS/s. -Memória longa - até 125 Mpts/Ch (250 Mpts intercalados). -Ecrã tátil capacitivo TFT-LCD a cores de 10,1" (1024 x 600). -Inclui descodificadores de barramento de série para I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT e Manchester. -Inclui gráfico de Bode de 10 Hz a 25 MHz utilizando o gerador de função/forma de onda arbitrária T3DSO1000-FGMOD-A ou medições de gráfico de Bode de 10 Hz a 120 MHz utilizando o gerador de função arbitrária T3AFG120. -Aplicação de análise de potência incluída como padrão, medindo a qualidade da potência, harmónicos de corrente, corrente de arranque, perda de comutação, taxa de variação, modulação, ondulação de saída, ligar/desligar, resposta transitória, PSRR, eficiência. -MSO opcional - 16 canais digitais. Isto acrescenta a depuração de sinais mistos à série de osciloscópios T3DSO3000. -Gerador de forma de onda arbitrária/função de 25 MHz opcional. 6 tipos de forma de onda (senoidal, quadrada, rampa, pulso, CC, ruído) e 45 formas de onda arbitrárias. (Opção T3DSO1000-FGMOD-A)
