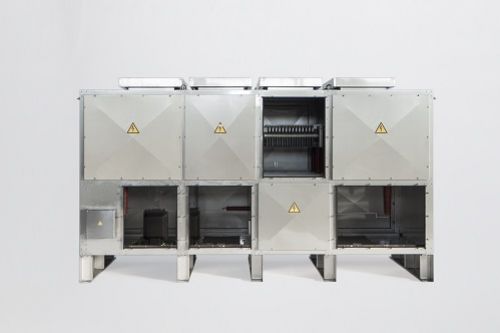

Resistor de baixa tensão

de média tensãode embutir no pisode aterramento

As resistências de ligação à terra do neutro são geralmente utilizadas em redes de distribuição de média e baixa tensão (MT e BT) para proteger os transformadores e geradores de energia de correntes prejudiciais em caso de defeito à terra. Este sistema de proteção representa a melhor escolha em termos de resposta rápida para localizar o defeito e, consequentemente, para reduzir e evitar o sobreaquecimento e o stress mecânico nos condutores. Os sistemas de proteção alternativos, como o neutro isolado ou o neutro ligado diretamente à terra, têm várias desvantagens significativas, tais como sobretensões transitórias perigosas e grandes dificuldades em localizar o defeito à terra nos sistemas isolados ou correntes de defeito prejudiciais com possível explosão de arco nos sistemas neutros ligados à terra. A inserção de resistências de ligação à terra com características adequadas entre o ponto neutro do transformador e a terra permite limitar a corrente de defeito à terra por um curto período de tempo para permitir uma rápida localização do defeito e, ao mesmo tempo, não danificar os equipamentos. As vantagens desta solução são: limitar os danos aos equipamentos eléctricos, tais como comutadores, transformadores, cabos e máquinas rotativas e evitar a extensão do defeito com benefício também para a segurança do pessoal proteger os condutores e os equipamentos do sistema contra o sobreaquecimento e as tensões mecânicas Em muitos sistemas de baixa e média tensão, o neutro do sistema pode não estar disponível. Isto é especificamente verdade nos sistemas ligados em Delta e em Wye sem ligação à terra.
