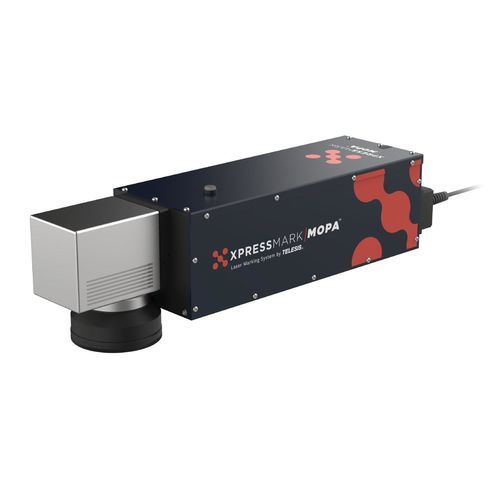

Máquina de marcação a laser de fibra XpressMark MOPA™

a laser MOPAde latãopara plásticos

Visão geral
XpressMark MOPA™ combina a fiabilidade da linha XpressMark™ com controlo de largura de pulso MOPA ajustável para ciclos mais rápidos, marcas de maior contraste e compatibilidade alargada de materiais. AutoFocus™ assegura o alinhamento focal automático por peça e Vari‑Z™ compensa variações de altura sem recalibração. A opção InLine Vision (Teleview™) permite a leitura e verificação de códigos em processo. Sistema compacto de grau industrial, desenhado para integração em linhas de produção.

Principais características

• Tecnologia MOPA com parâmetros de pulso ajustáveis
• Elevada qualidade do feixe para gravação profunda e marcação de alto contraste em metais (incl. inox)
• Controlo de pulso adaptável para superfícies delicadas e diferentes metais industriais
• AutoFocus™ para ajuste focal automático por peça
• Vari‑Z™ para compensação de altura sem recalibração
• InLine Vision opcional (Teleview™) para leitura e verificação de códigos
• Formato compacto e comunicações standard para automação

Software
Merlin® — software integrado com XpressMark MOPA™ — para desenhar, gerir e executar marcações com interface intuitiva e funções avançadas.

Materiais

• Alumínio
• Cobre
• Metais
• Plásticos
• Aço inoxidável
• Latão
• Titânio

Setores

• Aeroespacial e defesa
• Automóvel e fornecedores
• Construção civil e habitação
• Produtos de consumo e fabrico
• Fabricantes de dispositivos médicos

Aplicações / Usos típicos
Usos comuns: rastreabilidade, serialização e marcação de componentes em metal e plástico:

• Alumínio
• Plásticos
• Aço laminado a frio
• Aço inoxidável
• Latão
• Titânio

Opções & Acessórios

• AutoFocus™
• Ethernet/IP
• Sistema de extração de fumos
• Pronto para Mark‑On‑The‑Fly
• Profinet
• Poste de montagem programável
• Fixação com eixo rotativo
• Leitura de código Teleview™ (InLine Vision)
• Vari‑Z™

Modelos disponíveis

• XpressMark MOPA 30W — Marcadora laser de fibra
• XpressMark MOPA 60W — Marcadora laser de fibra
• XpressMark MOPA 100W — Marcadora laser de fibra

Opções tecnológicas

• Comunicações opcionais Ethernet/IP e Profinet
• Capacidade Mark‑On‑The‑Fly opcional

Área de marcação da lente
F160: 4.33" x 4.33" (110 mm x 110 mm)
F163: 4.33" x 4.33" (110 mm x 110 mm)
F254: 6.89" x 6.89" (175 mm x 175 mm)
F254*: 6.89" x 6.89" (175 mm x 175 mm)
F380: 9.84" x 9.84" (250 mm x 250 mm)
F420: 11.81" x 11.81" (300 mm x 300 mm)
F470: 13.78" x 13.78" (350 mm x 350 mm)
Nota: Vision Heads utilizam lentes padrão F160 e F254. (* lentes disponíveis para cabeças Vari‑Z)

Folga de trabalho da lente
F160: 181 mm
F163*: 185 mm ± 16 mm
F254: 292 mm
F254*: 296 mm ± 39 mm
F380: 407 mm
F420: 435 mm
F470: 490 mm

Dimensões da cabeça laser
19.35" L x 5.24" W x 5.17" H (492 mm x 133 mm x 131 mm) — dimensões para a cabeça XPM; outros modelos podem variar.

Especificações técnicas

• Produto: XpressMark MOPA™ marcadora laser de fibra
• Tecnologia: laser fibra MOPA (largura de pulso ajustável)
• Opções de potência: 30W, 60W, 100W
• Funcionalidades de automação: AutoFocus™, Vari‑Z™, Mark‑On‑The‑Fly (opcional)
• Comunicações: Ethernet/IP e Profinet (opcionais)
• Visão em linha: Teleview™ opcional para leitura e verificação de códigos
• Materiais típicos: alumínio, cobre, metais, plásticos, aço inoxidável, latão, titânio
• Áreas de marcação: F160–F470 (ver lista)
• Tamanho da cabeça laser: 492 mm x 133 mm x 131 mm (cabeça XPM)
• Integração: formato compacto, concebido para linhas de produção e sistemas automatizados
