As células térmicas são fornecidas para proteger o sensor básico contra danos mecânicos e corrosão.
Os materiais disponíveis são latão, SS304, SS316, SS316L, SS310, Inconel 600, Incoloy 800, Monel, e Hastelloy
a) Rosca de Estoque de Barras (Roscas de Processo NPT, BSP ou Métrica)
b) Flanges de Estoque de Barra (Flanges conforme ANSI, BS ou DIN)
c) Soldagem de Bar Stock In
d) Roscados Fabricados
e) Flangeado Fabricado
O Barstock Thermowell pode ser oferecido até um comprimento de inserção de 750mm.
As Thermowells fabricadas são recomendadas acima de 600mm e disponíveis até 1000mm.
Se necessário, o comprimento de inserção pode ser determinado através da realização de cálculos de frequência de esteira.
Soldagem (soldagem tig) a Thermowell é realizada por soldadores profissionais seguindo a prática estabelecida no código ASME e as juntas de solda podem ser testadas até 600 kg/ cm2
A concentricidade do furo dentro de 10% da espessura da parede pode ser verificada por radiografia. Também estão disponíveis testes especiais de material, como o teste ultra-sónico para detecção de falhas. Para o serviço de vapor/água de alimentação, pode ser emitido um certificado IBR no formulário IIIC.

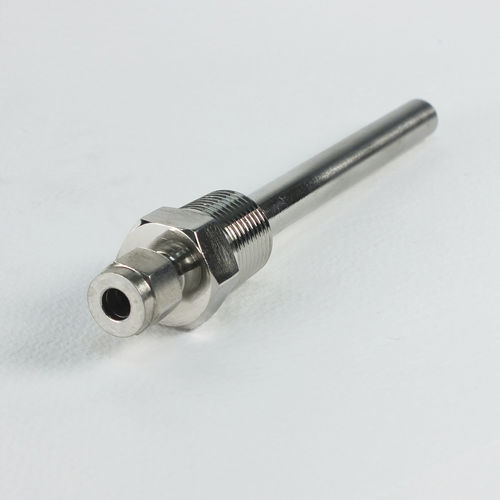

Soldado em tubo de 12mm de diâmetro externo de comprimento requerido:
1/2" BSPP Plug, 1/8" BSPP fêmea, 12mm de diâmetro externo Parte nº FS316-12-BSPP-PLG-TW £4.95 £6.44
Soldado em tubo de 12mm de diâmetro externo de comprimento requerido: BSPT de 1/2" x 6mm de encaixe contra-furado.
Peça nº FS316-12-BSPT-6-12CB £4.95 6.44
---
