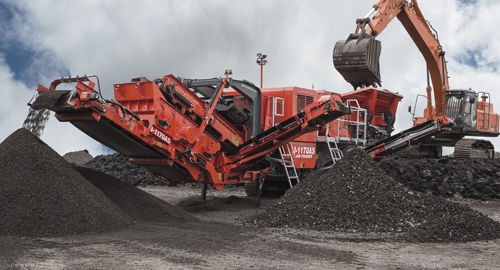

Planta de britagem e de peneiramento de mandíbulas J-1170AS

móvelde esteirasde alta capacidade

Descrição
O J-1170AS+ é um britador primário móvel sobre esteiras que integra uma peneiração embarcada destacável. Possui uma câmara de mandíbula Terex de 1100 mm x 700 mm de simples balanço e um acionamento hidrostático com função reversa. A máquina pode ser configurada para aplicações de pedreira ou demolição/reciclagem, fornecendo elevada capacidade e amplas taxas de redução.

Resumo funcional

• Peneira embarcada destacável que gera um produto de tamanho único, eliminando a necessidade de uma planta de triagem separada.
• Módulo de peneiramento de libertação rápida para conversão rápida em unidade apenas britador quando necessário.
• VGF (alimentador vibratório grizzly) de serviço pesado com velocidade variável para alimentação contínua e completa da câmara.
• Unidade hidrostática com função de inversão para eliminar bloqueios e apoiar trabalhos de demolição.
• Regulação hidráulica do closed-side setting (CSS) para reduzir tempos de paragem e permitir ajustes rápidos.

Tremonha / Alimentação

• Capacidade padrão da tremonha: 9 m³ (extensões até 11 m³ disponíveis).
• Altura de alimentação: 4,01 m (13'2").
• Largura de alimentação traseira: 2,4 m (7'10").

Transportador bypass (opcional)

• Largura da correia: 650 mm (26").
• Altura de descarga: ~2,9 m (9'6").
• Dobra hidráulica para transporte.
• Capacidade indicativa de pilha: 36,3 m³ @ 40°.

Plataformas e acesso

• Passadiços de acesso ao lado esquerdo e traseiro da câmara de mandíbula e em ambos os lados do compartimento do motor.
• Passadiços totalmente galvanizados para manutenção e segurança.

Material rodante

• Largura da sapata: 500 mm (20").
• Rastreamento de duas velocidades com partida suave.
• Capacidade de subida: até 25°.

Câmara de mandíbula

• Câmara Terex de simples balanço 1100 mm x 700 mm (44" x 28").
• Folga sob a mandíbula: 520 mm (20,5").
• Placa defletora hidráulica opcional disponível.

Transportador principal

• Largura da correia: 1,0 m (40").
• Velocidade nominal: ~100 m/min (indicativa).
• Secção inferior totalmente tunelada e raspador de alta especificação no tambor de cabeça para reduzir aderência.

Peneira posterior

• Peneira embarcada de um único nível: 2,44 m x 1,52 m (8' x 5').
• Acionamento hidráulico com rolamentos heavy-duty.
• Ângulo de peneiramento: 23°; pode ser rebaixada horizontalmente para troca de telas e manutenção.
• Área total de triagem aproximada: ~3,7 m².

Opções e modularidade

• Módulo de peneiramento removível para alternar rapidamente entre britagem apenas e britagem+peneiramento.
• Transportadores opcionais (bypass, oversize, finos), transportadores dobráveis hidraulicamente e outros acessórios modulares.
• Passadiços galvanizados e soluções de acesso para manutenção disponíveis.

Aplicações
Adequado para britagem primária em pedreiras, mineração e para demolição e reciclagem de betão e asfalto quando é necessária uma unidade primária móvel com peneiramento integrado.

Especificações técnicas (principais)

• Potência líquida do motor: Caterpillar C9 350 hp / 261 kW (configuração indicada).
• Abertura de alimentação: 44" x 28" / 1100 mm x 700 mm.
• Peso operacional: aprox. 54,600 kg.
• Capacidade da tremonha: 9 m³ (extensões até 11 m³).
• Dimensões de transporte (HxWxL): 3.4 m x 2.95 m x 16 m.
• Dimensões de trabalho (HxWxL): 4.01 m x 6.04 m x 17.16 m.
